Bronsepluggventilbeskrivelse
Bronsepluggventil er en ventil laget av støpt bronse (kobber-tinnlegering) som hovedmateriale . Det kan realisere væske på-off eller strømningsretningskontroll ved å rotere den koniske/sylindriske plugg-kroppen med 90 grader . Den strukturen inkluderer:
Bronseventil kropp og plugg kropp: presisjon jordmetall hard tetningsstruktur;
Pakningsforsegling: Olje-avmerket asbest eller grafittpakning brukes ved ventilstammen for å forhindre lekkasje;
Driftsmetode: Håndtaket eller håndhjulet roteres 90 grader for å åpne og lukke .
Spesifikasjon av bronsepluggventil
| Parameter | Numerisk rekkevidde |
|---|---|
| Nominell diameter | Dn 15- dn50 (konvensjonell), maksimal DN200; |
| Trykknivå | Klasse 125/150 (tilsvarende PN10/16); |
| Temperaturområde | Mindre enn eller lik 120 grader (konvensjonell), kan spesielle legeringer nå 200 grader; |
| Forbindelse | Ekstern tråd (hovedsakelig NPT/BSP); |
| Gjeldende medier | Vann, sjøvann, olje, ikke-korrosiv gass |
Standard
| Standard Type | American Standard | Kjerneinnhold |
|---|---|---|
| Design og trykkvurdering | ASME B16.34 | Ventiltrykk-temperaturvurderinger, krav til strukturelle styrke; |
| Bronseventil spesial | MSS SP -80 | Bronseportventil/stoppventil/pluggventil veggtykkelse, materialteknologi; |
| Gjenget tilkobling | Ansi B 1.20.1 (NPT -tråd) | Grensesnittdimensjoner og toleranser |

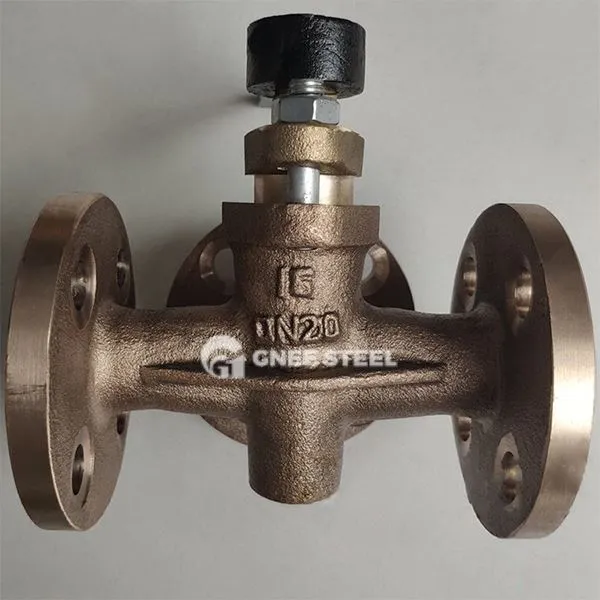

Bronsepluggventil
Funksjoner
Korrosjonsbestandighet: Bronse er motstandsdyktig mot sjøvann og svak syrekorrosjon, bedre enn messing;
Slitasje og partikkelresistens: høy hardhet, egnet for medier som inneholder faste partikler;
Pålitelig tetning: metall hardt forsegling + pakking dobbeltbeskyttelse, lav lekkasjate i langvarig bruk;
Lett å betjene: 90 graders rotasjonsåpning og lukking, lite dreiemoment;
Kompakt struktur: liten størrelse, egnet for scener med begrenset plass .
Applikasjoner
1. Shipbuilding and Marine Engineering
Scenarios: Sjøvannsrørledninger, ballastsystemer, transport av drivstoffolje; Funksjon: Motstand mot salt spray korrosjon, hurtig væskeavskjæring .
2. Petrokjemisk og energi
Scenario: Lavtrykkolje-rørledninger, distribusjonssystemer for naturgass; Funksjon: Medium avledning og strømningsretningsbytte (treveisventil) .
3. Industriell vannbehandling
Scenario: kjølevannssystem, kjelens avløpsrørledning; Funksjon: Flytregulering, motstand mot urenheter i vannkvaliteten slitasje .
4. Brannmannssystem
Scenario: Brannvannsrørledninger, sprinklerkontroll; Funksjon: Rask åpning og lukking for å sikre beredskap .
