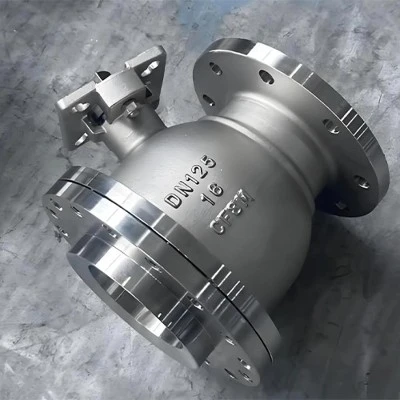

GNEE-utløpskuleventil er en vanlig enhet som brukes i reaksjonsbeholdere i den fine kjemiske, farmasøytiske og kjemiske industrien, først og fremst for kontroll av materialutslipp. Den har en kompakt struktur og utmerket tetningsytelse, med ventilsetet og endeflensen tett sammen for å minimere materialretensjon. Noen produkter bruker en skråstilt stangdesign for å unngå interferens mellom aktuatoren og fartøyets isolasjonslag. Når det gjelder materialer, tilbyr PPL- eller M-tetningsmaterialer slitasje- og temperaturbestandighet, mens FEP-foringen isolerer den fra korrosive medier. Denne ventilen er egnet for fine partikulære medier og korrosive gasser og væsker, og er mye brukt i applikasjoner som tannkremproduksjon og korrosive rørledninger.
I. Kjernestruktur og arbeidsprinsipp
Åpnings- og lukkekomponentdesign: En kule med en sirkulær kanal brukes som åpnings- og lukkekomponent. Kulen roterer 90 grader rundt en akse vinkelrett på kanalen for å åpne eller lukke kanalen. Begge ender av kulen er vanligvis utstyrt med fluorplast eller metallventilseter for å sikre en tett forsegling.
Optimalisering av ventilkroppsstruktur:
Den øvre enden av ventilhuset er utformet som en konveks sfærisk overflate som matcher krumningen til reaktorbunnen, og reduserer dødsoner for materialakkumulering.
Forbindelsen mellom mateporten og den konvekse sfæriske overflaten er maskinert til en stor bueovergangsflate, og danner en oppad utvidet åpning for å fremme selvrensing av materialutslipp.
Den nedre enden av ventilhuset er maskinert i henhold til standard kuleventilmonteringskrav for å sikre kompatibilitet med rørsystemer.
Aktiveringsmetoder: Støtter flere aktiveringsmetoder, inkludert håndtak, pneumatisk og elektrisk, for å tilpasse seg ulike automatiseringsbehov.
Kontakt oss for tegning av utløpskuleventil
II. Kjernefordeler
Død sone-Fri utladning: Den glatte strømningskanaloverflaten, når den er åpen, danner en rett rørform, noe som resulterer i lav strømningsmotstand og forhindrer materialrester. Den er spesielt egnet for forhold som krever hyppige materialskift eller rengjøring.
Overlegen tetningsytelse
Ved å bruke en hard eller myk tetningsstruktur, er tetningsoverflaten dekket med hard legering, og oppnår en overflatehardhet på HRC56-62, noe som gir slitasje- og korrosjonsbestandighet.
En dedikert kuleventil for utløp bruker en roterende kulekjerne for å agitere materialet, og forhindrer at krystallisering eller agglomerering tetter til utløpsporten.
Kompakt struktur og enkelt vedlikehold
Senterflensdesignet letter demontering og vedlikehold av tetningene.
Den vinklede stammedesignen unngår interferens mellom aktuatoren og reaktoren, noe som reduserer installasjonsplassen.
Pakningen inkluderer en trykkplatestruktur, som letter vedlikehold av pakningsforseglingen.
Bred materialtilpasningsevne
Ventilhusmaterialer inkluderer WCB, SS304, SS316 og SS316L, mens tetningsmaterialer støtter PPL, fluorplast, etc., egnet for svært korrosive medier (som svovelsyre, flussyre og vannvann) og miljøer med høy-temperatur og høyt{5}}trykk.
III. Typiske applikasjonsscenarier
Fine kjemiske og farmasøytiske industrier
Brukes for bunnutslipp fra reaktorer, sikrer ingen materialrester, unngår kryss-kontaminering og oppfyller GMP-sertifiseringskrav.
Mat og bioteknikk
Speil-polerte strømningskanaler (ruhet 0,2-0,45μm), oppfyller hygienestandarder og egnet for rene produksjonsmiljøer.
Malmbehandling og plastgranulatproduksjon
Ved håndtering av granulære materialer med høy-viskositet har kuleventilen en enkel struktur, lav strømningsmotstand og er mindre utsatt for tilstopping.
Applikasjoner som krever nøyaktig kontroll av fast utladning
I bransjer som pulvermetallurgi og sementproduksjon erstatter den roterende ventiler for å oppnå jevn og kvantitativ utslipp.
IV. Utvalgsanbefalinger
Utvalg basert på materialegenskaper
Solide granulære materialer: Prioriter dedikerte utløpskuleventiler, bruk kulekjernerotasjon for å forhindre tilstopping.
Flytende media: Topp-utløps- eller{1}bunnutløpsventiler er tilgjengelige, avhengig av installasjonsplass og driftskrav.
Vurder forsegling og slitestyrke
Svært etsende medier: Velg fluorplast-foret eller hardlegering-tette kuleventiler.
Høyfrekvente åpnings- og lukkescenarier: Velg slitasjebestandige- PPL-forseglingsmaterialer for å forlenge levetiden.
Enkel installasjon og vedlikehold
For bruk med begrenset plass-: Velg en utløpskuleventil av typen skråstilt stang for å redusere risikoen for forstyrrelser.
For scenarier som krever raskt vedlikehold: Velg en flensstruktur for enkel utskifting av tetning.
