Gjennom ledningsknivsportventil

Gjennom ledningsknivsportventil er en ventil som kutter av mediet gjennom en knivformet port. Strømningskanalen er en rett gjennom design uten en redusert diameterstruktur, som er egnet for rørledningskontroll som inneholder fibre, partikler eller høye viskositetsvæsker. Kjernefunksjonene inkluderer:

Rett gjennomstrømningskanal: Design i full diameter (DN50 ~ DN1200), liten væskemotstand, unngå medium avsetning eller blokkering;

Knivformet port: Skarpt blad kan kutte av urenheter som fibre og masse, egnet for komplekse medier som kloakk og oppslemming;

Tetningsform: Ventilsetet kan være laget av gummi (EPDM, NBR) eller metallhard tetning, med et trykkmotstandsnivå på PN10 ~ PN16.

Struktur og materiale

Ventilkroppsdesign:
Hovedkroppen er laget av rustfritt stål (304/316L) eller støpt stål, med et glatt indre hulrom uten døde hjørner for å redusere middels rest;

Tilkoblingsmetodene inkluderer flens, klemme eller sveising, som er egnet for installasjonskravene i ledningssystemet.
‌Gate og Seal‌:
Overflaten på knivtypeporten er hardkrombelagt eller sprayet med wolframkarbid, og slitemotstanden økes med mer enn 3 ganger;
Det elastiske ventilsetet er laget av EPDM -gummi eller fluoroplast (PTFE), og temperaturområdet er -20 grad -150 grad.
‌ Drive -modus‌:
Manuell stasjon (DN mindre enn eller lik 300) eller pneumatisk/elektrisk aktuator (DN ＞ 300), lav åpning og lukkende dreiemoment (DN100 dreiemoment mindre enn eller lik 40N · m)

• Tilgjengelige størrelser (nominell): 2 "/DN50 til 24 ''/DN600

• Arbeidstrykk: 300 psi (21 bar) • Setetype: Resilient Wedge

• Finish: Fusion Bonded Epoxy Coated Internt and External

• Tilkoblinger: Flensdiameter og tykkelse i henhold til ANSI B16.1 Klasse 125, EN 1092-2 PN10 eller EN 1092-2 PN16

• Spesifikasjoner: Design og dimensjoner samsvarer med AWWA C515.

• Funksjoner: Forhånds, rustfritt stålstamme for enkel festing av tilsynsbryter

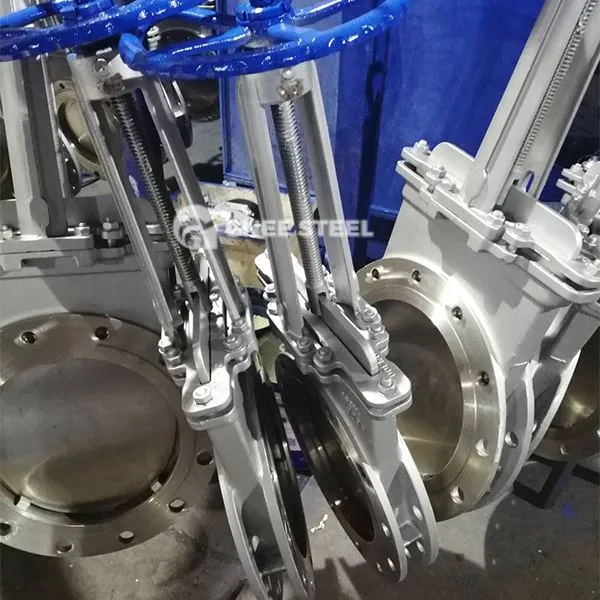

gjennom ledningsknivsportventil



Applikasjoner
Environmental Protection Engineering: avløpsbehandlingsanlegg Mud Pipeline Cut-Off and Flow Regulation;
Gruvedrift og metallurgi: Transporthåndtering av høysolid innholdsmedier som malmmasse og metallpulver;
Papermaking Industry: Åpning og lukking av masse- og avfalls -rørledninger for å forhindre fiberforvikling og blokkering;
Kjemisk prosess: avskjæringskontroll av etsende medier som inneholder partikler (for eksempel syre- og alkaliløsninger).
