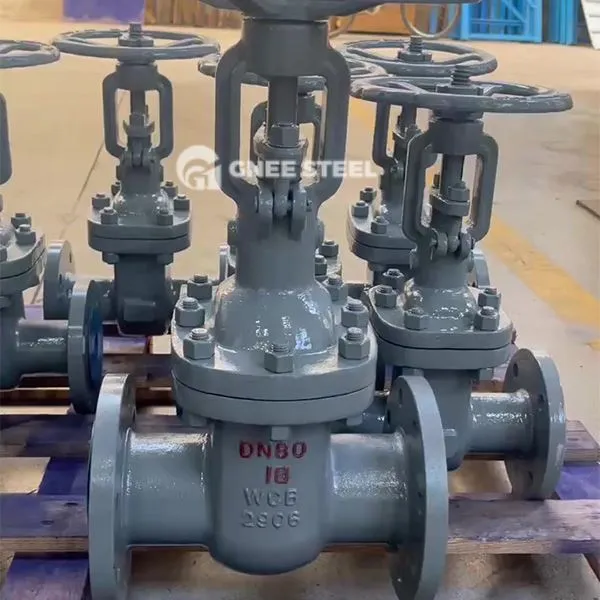

Parallelle portventiler

Parallell portventil er en ventil hvis portforseglingsoverflate er vinkelrett på rørledningsaksen. Dets åpnings- og lukkedeler (gate) realiserer middels av-av-kontroll gjennom vertikal løfting og senkende bevegelse. Den er egnet for full åpen eller full lukket tilstand og brukes ikke til strømningsregulering. Kjernestrukturen inkluderer:

Gate: Den er delt inn i enporten (med skyvekile eller vårforløp) og dobbel port (dobbeltplate parallell struktur, forhåndspresset og forseglet med fjær eller mekanisk enhet).
Tetningsflate: Hard Seal bruker metalloverflater (for eksempel 1CR13, Stellite 6) og myk tetning bruker gummi eller polytetrafluoroetylen (PTFE).
Kjørenhet: Ventilstammen er koblet til håndhjulet/elektrisk aktuator for å drive porten til å stige og falle.



Parallelle portventiler



Gjeldende scenarier og begrensninger
‌
Fordel scenarios‌:
‌ Høy temperatur og medier med høyt trykk: Hard tetningstype er egnet for damp-, olje- og gassrørledninger (temperaturmotstand mindre enn eller lik 600 grader).
‌ Frequent Opening and Closing Requirements‌: Double Gate Structure reduserer tetningsoverflatens slitasje og forlenger levetiden‌.
‌
Begrensninger‌:
‌ Ikke relevant for regulering av strømning‌: Delvis åpning er utsatt for virvel, noe som fører til erosjon av port og ventilsete‌.
‌ Partikkelholdige medier: Hardt tetningstype kreves, myk tetning riper lett av partikler og mislykkes.
‌
Typiske applikasjoner‌:
‌Energy Industry‌: Raffineri råolje rørledning, kjølekjølevannsystem for kjernekraft.
‌Municipal Engineering‌: avløpsbehandlingsanlegg kutter av oppslemming, slaggvannsblandingsvæske‌
