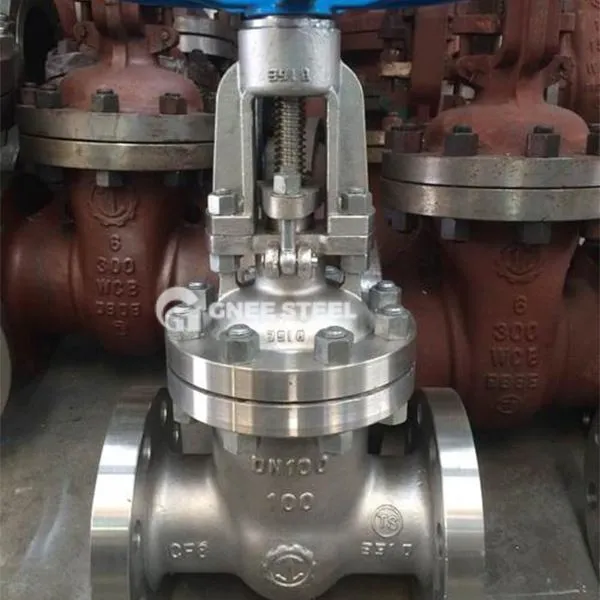

Mekanisk portventilbeskrivelse
Mekanisk portventil er en avskjæringsventil med porten som kjerneåpning og lukkende del. Det kan realisere full åpning eller lukking av kontroll av rørledningsmedier gjennom vertikal løftebevegelse og kan ikke brukes til strømningsregulering. Kjernefunksjonen er å pålitelig kutte av væsken, som er egnet for høyt trykk, etsende medier og transportscenarier for svevestoffer.
Core Structure and Drive Mode
Key -komponenter
Gate: delt inn i stiv gate (integrert struktur) og elastisk port (kan deformeres litt for å tilpasse seg tetningsoverflateavviket);
Valve -stilken: Kobler drivenheten og porten, delt inn i to typer: klar stilk (løftestamme er synlig) og skjult stilk (ventilstamme roterer og heiser);
Sealing Surface: Surfacing Wear-resistente materialer (for eksempel 1CR13, rustfritt stål) eller elastiske materialer (ikke-metallisk fôr).
Drive -modus
Manual Drive: Håndhjul eller girkasse-drift, tilpasset ikke-drevet miljø;
Automation Drive: Elektrisk, pneumatiske, hydrauliske enheter, støtte fjernkontroll
Mekanisk portventilspesifikasjon
|
Punkt |
Mekanisk portventil | ||
|
Gjeldende standarder |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Størrelsesområde |
DN15 til DN200 |
||
|
Driftstrykk |
10BAR, 16BAR, 20BAR, 40BAR, 64BAR, klasse 150, klasse 300 |
||
|
Kroppsmateriale |
Rustfritt stål 304/316/316L |
||
|
Temperatur på media Normal type |
-22 ℉ til 356 ℉ |
||
|
Høytemperatur type |
-22 ℉ til 842 ℉ |
||
|
Sluttforbindelse |
Flens |
||
|
Gate Valve Body Design Standard |
API600 / DIN3352 / KS B2361 / GB / T 12234 |
||
|
Egnede medier |
Vann, luft, olje, gass, damp, masse, etc. |
||
|
Spenning |
DC -12 V, 24Vac -24 V, 110V, 220V, 380V |
||
|
Aktuatortype |
På av type, modulerende type eller intelligent type |
||
|
Søknad |
Mat og drikke, vann og avløpsvann, ultra rent vann, avsalting, kjemisk, tekstil, farmasøytisk, masse og papir, gruvedrift, kjele og kraftindustri |
||
Mekanisk portventil
Tekniske fordeler
Tetningspålitelighet
Kombinert med tvungen tetningsdesign (ekstern kraft som trykker på porten) og selvforsegling (middels trykkassistanse), når lekkasjivået VI; Høyt trykktoleranse
Krom-molybden stålventil kropp og karbidforseglingsoverflate er egnet for ultrahøyt trykk (PN80) -scenarier; Vedlikeholdskonferanse
Utskiftbar ventilsete og modulær design reduserer nedetidskostnadene.
Applikasjoner
Høytrykk industrielle systemer
Steam -rørledninger for termisk kraftproduksjon (PN ＞ 10MPa);
Petroleum og naturgassrørledninger (H₂s korrosjonsbestandige materialer).
Pulver og granulær medium kontroll
Pneumatisk transportsystem (dobbeltporten anti-jaming design);
Metallurgi og gruvedrift med granulært materiale.
Spesialmiljøtilpasning
Sanitærvæsker (316L rustfritt stål);
Lavtemperatur flytende media (-196 grad spesialforsegling).
