Manuell portventilbeskrivelse
Manuell portventil er en avskjæringsventil som åpnes og lukker porten gjennom manuell drift (håndhjul, håndtak eller girmekanisme). Portenes bevegelsesretning er vinkelrett på væsken. Den støtter bare full åpning eller fullt lukkede operasjoner. Det er egnet for industrielle scenarier som petroleum, kjemisk industri og elektrisk kraft.
Core Components: Rigid eller Elastic Gate. Den stive porten er en integrert struktur. Den elastiske porten oppnår svak deformasjon gjennom den ringformede sporutformingen for å kompensere for avviket fra tetningsoverflaten.
Struktur og type
Gate klassifisering:
Rigid Gate: En solid struktur med en enkelt stykke med lave produksjonskostnader, egnet for lav temperatur (mindre enn eller lik 121 grader) og lavtrykksforhold, men lett å sitte fast på grunn av termisk ekspansjon; Elastisk port: Porten behandles med et ringformet spor på den vertikale halveringsoverflaten, og den elastiske deformasjonen brukes til å kompensere for vinkelavviket til tetningsoverflaten. Den er motstandsdyktig mot høy temperatur (mindre enn eller lik 570 grader) og anti-jaming.
Sealing form:
Metalt hardt tetning: kledning av rustfritt stål eller hard legering (for eksempel koboltbasert legering), motstandsdyktig mot høy temperatur og høyt trykk (PN10 ~ PN40, klasse 150 ~ 2500);
Soft Seal Combination: Elastisk gummi og metallkomposittforsegling, lav lekkasjehastighet, egnet for rene medier.
Drive mekanisme:
Håndhjul, håndtak direkte drivkraft (ventil med liten diameter);
Mekanisme for orm girreduksjon (ventil med stor diameter), reduserer driftsmomentet.
Håndstyrt portventilspesifikasjon
|
punkt |
verdi |
|
struktur |
Port |
|
søknad |
General |
|
Opprinnelsessted |
Kina |
|
provins |
Henan |
|
makt |
Håndbok |
|
Tilpasset støtte |
OEM, ODM, OBM |
|
garanti |
1 år |
|
modellnummer |
Z41H-16C |
|
Merkenavn |
Gnee |
Funksjoner
| Funksjoner | Beskrivelse |
|---|---|
| Bidirectional Sealing | Den elastiske porten deformeres adaptivt for å kompensere for avviket fra tetningsoverflaten, og oppnå toveis null lekkasje |
| Høy temperatur og høytrykksmotstand | Den støpte stålventilkroppen (for eksempel WCB) er annealert og egnet for temperaturer på -29 grad ~ 570 grader, egnet for medier med høy temperatur som damp og olje |
| Low Flow Resistance | Design av full diameter har en strømningsmotstandskoeffisient nær et rett rør, noe som reduserer væskens energitap |
| Strong anti-clogging | Knivtypeporten kan kutte av fibre og granulære urenheter for å unngå fastkjøring |

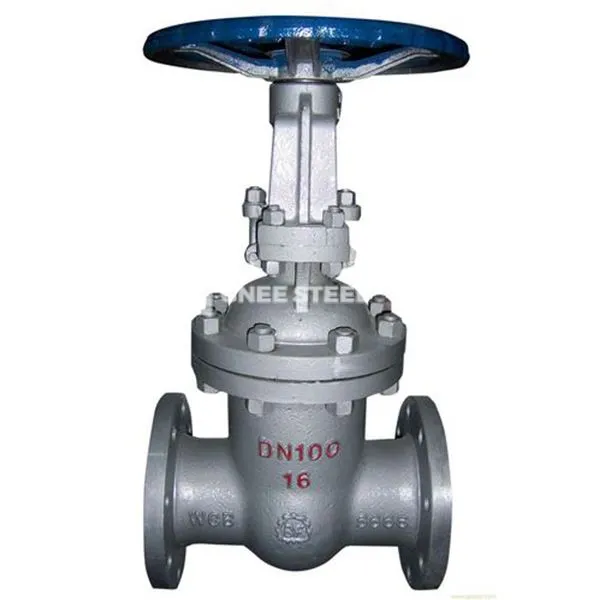

Manuell portventil
Applikasjoner
Petrokjemisk: høye temperaturer olje og kuttekontroll av naturgass;
KRAFTSYSTEM: STEAMPIPELINE ÅPNING OG LUKKING, Egnet for høye temperatur- og høytrykksforhold;
Industriell væske: Transporthåndtering av medium som inneholder partikler eller fibre;
Kommunalt ingeniørfag: Vannbehandlingssystem (korrosjonsbestandige materialer som rustfritt stål bør velges).
Installasjons- og vedlikeholdspunkter
Installasjonskrav:
Flensforbindelser må være strengt justert med rørledningsaksen for å forhindre ujevn kraft på tetningsoverflaten og lekkasjen;
Reserve 1/2 ~ 1 Sirkel av tilbaketrekning av ventilstammen i full åpen tilstand for å unngå termisk ekspansjon og sammentrekning som forårsaker fastkjøring.
Forslag om vedlikehold:
Rengjør ventilhulenesedimentet regelmessig og sjekk slitasje på portforseglingsoverflaten;
Hold den i full åpen tilstand for langsiktig deaktivering for å forhindre at den elastiske porten stikker;
Når du bytter ut pakking, prioriterer du å bruke fleksible grafittmaterialer for å redusere friksjonsmotstanden
