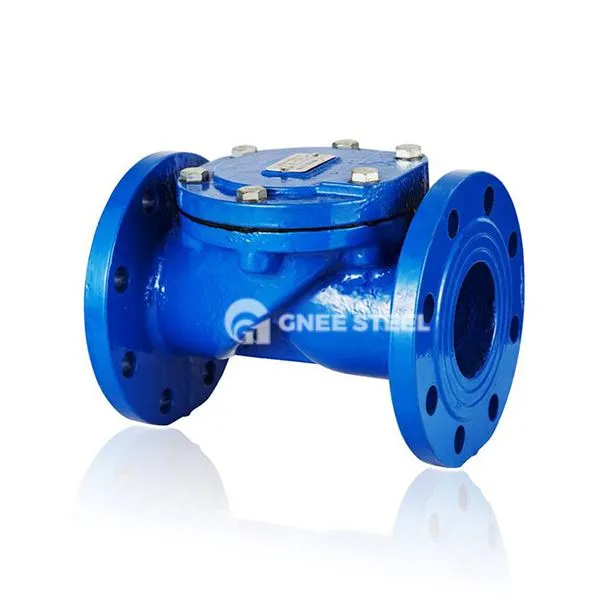

Gummi klaff Kontrollventil

‌ Rubber Flap Check Valve‌ er en ventil som bruker en ‌elastisk gummi klaff‌ for å oppnå enveis strømningskontroll, og er en underavdeling av sjekkventilen. Kjernefunksjonen er å raskt blokkere tilbakestrømmen til mediet gjennom fleksibiliteten til gummimaterialet, samtidig som den reduserer virkningen av vannhammer, og er mye brukt i anti-backflow-beskyttelsen av flytende leveringssystemer.

Kjernestruktur og tekniske egenskaper
‌Key -komponenter‌

‌VALVE Body and Valve Cover‌: vanligvis laget av støpejern, støpe stål eller rustfritt stål, med et trykkmotstandsnivå som dekker PN 10- PN16, og noen høytrykksmodeller kan nå klasse 600; ‌ Rubber klaff‌: Den er laget av stålplate eller armert nylonduk som skjelett, og det ytre laget er dekket med kloroprengummi eller nitrilgummi, som har både elastisitet og strekkmotstand, og åpnings- og lukkelivet kan nå 1 million ganger; ‌ Sealing System‌: Det vedtar en skrå ventilsetedesign, og tetningsoverflatens monteringstrykk kan nå 1,1 ganger det nominelle trykket (tetningsteststandarden), og lekkasjivået oppfyller ANSI -klasse VI -standarden.
‌Tekniske parametere‌

‌Working Temperatur‌: -20 grad ~ 80 grader (spesielle modeller er egnet for -40 grad ~ 120 grader);
‌ anvendelig medier: rent vann, kloakk, sjøvann, olje og mildt etsende væsker (trenger å matche gummimateriale);
‌ Strengtest‌: 1,5 ganger det nominelle trykket for å sikre strukturell stabilitet under høye trykkforhold.
Arbeidsprinsipp og kjernefordeler
‌Workflow‌

‌ Forward flow‌: Mediumtrykket skyver gummiventilskiven for å rotere rundt aksen til den helt åpne tilstanden (åpningsvinkelen er omtrent 7 0 grad ~ 75 grader), og strømningsmotstandskoeffisienten er så lav som 0. 2 {0. 3; ‌Reverse Closure‌: Når mediet strømmer tilbake, passer gummiplaten raskt ventilsetet under omvendt trykk og fjær\/tyngdekraft, og stengetid er mindre enn eller lik 0,8 sekunder, blokkerer ryggstrømmen og reduserer vannhammereffekten.
‌Core fordeler‌

Strømningsmotstand og energisparing‌: Den strømlinjeformede strømningskanalens design reduserer energiforbruket, og hodetapet er bare 30% av den tradisjonelle løftekontrollventilen;
‌Strong anti-forurensning‌: Gummiforseglingsoverflaten kan tilpasse seg medier som inneholder suspenderte partikler (partikkeldiameter mindre enn eller lik 5mm) og er ikke lett å tette;
‌ Korrosjonsmotstand‌: Gummilaget isolerer metallet til ventillegemet fra kontakt med mediet, og forlenger ventilens levetid (for eksempel kloroprengummi mot sjøvannskorrosjon større enn eller lik 10 år).



Gummi klaff Kontrollventil



Applikasjoner
