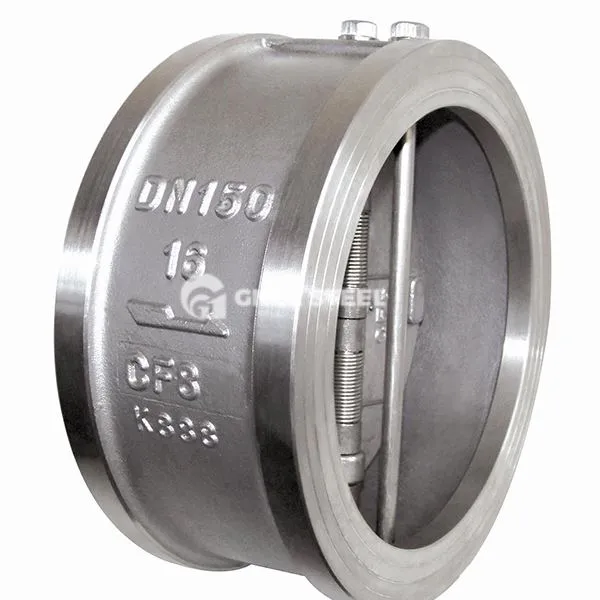

Wafer Type Sjekkventil

Wafer Check Valve er en automatisk ventil som driver ventilskiven for å åpne og lukke gjennom selve mediet. Det brukes til å forhindre at mediet strømmer tilbake, pumpen reverserer, og trykkavlastningen til beholderen er ute av kontroll. Den vedtar en wafer -tilkoblingsstruktur og er festet mellom rørflensene med flenser eller bolter. Den har egenskapene til liten størrelse, lett vekt og praktisk installasjon. Det er egnet for rørledningssystemer med begrenset plass.

Kjernestruktur og type
Strukturell type: Løftetype (H71 -type): Ventilskiven beveger seg opp og ned langs den vertikale aksen, og er avhengig av mediumtrykket for å åpne, og fjæren hjelper til med å lukke. Det er egnet for høytrykksscener med liten diameter (DN15 ~ 350mm); Svingtype (H44-type): Ventilskiven roterer rundt hengselaksen, som er egnet for lavdiameter lavstrømningsrørledninger (DN50 ~ 1200mm), med lav strømningsmotstand og liten lukkingseffekt; Butterfly Double Disc (H76 Type): Dobbeltskivdesignet er kombinert med fjærbuffering, med rask lukkehastighet (<1 second), which significantly reduces the water hammer effect.
‌Key -komponenter‌:
‌Body Material‌: Rustfritt stål (304\/316L), karbonstål (WCB\/WCC) eller lavtemperaturstål (LCB), egnet for forskjellige medier og miljøer;
‌ Sealing Technology‌: Metal Hard Seal (sveiset stellittlegering) eller elastisk myk tetning (PTFE\/Graphite), som oppfyller ANSI -klassen V\/VI lekkasjestandarder.



Wafer Type Sjekkventil



Fordeler

Anti-Water Hammer Design: Fjærbuffer (for eksempel den doble fjærstrukturen i patent CN 222798224 U) eller Butterfly Double-Flap-avledning brukes til å redusere virkningen av tilbakestrømning og forlenge ventilens levetid;

Kompakt og effektiv: Strukturlengden er bare 1\/3 av den tradisjonelle flensjekkventilen, og vekten reduseres med 40%~ 60%, og sparer installasjonsplass;

Rask respons: Ventilklaffens stengetid kan kontrolleres innen 0. 3 ~ 1 sekund for å forhindre at tilbakestrømningen til mediet forårsaker systemtrykksvingninger.

Søknad

Kommunal vannforsyning og drenering: Forhindre tilbakestrømmen til mediet etter at vannpumpen er stengt for å beskytte sikkerheten til pumpeenheten;

Petrokjemisk: enveis strømningskontroll av innløpet og utløpsrørledningene til høytrykksreaksjonsanordningen;

Kryogen ingeniørfag: anti-backflow of flytende naturgass (LNG) overføringssystem;

KRAFTSYSTEM: Forhindre dampstrømning i kjelens fôrvannsrørledning.
