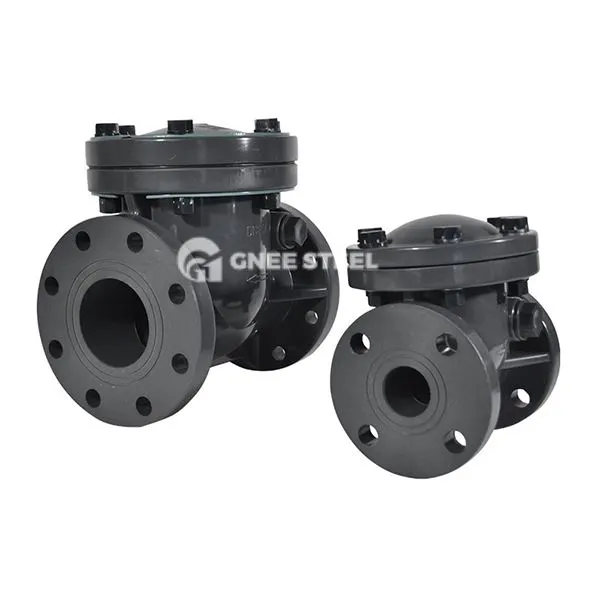

Horisontal svingkontrollventil

Horisontal svingkontrollventil er en automatisk ventil som driver ventilskiven for å åpne og lukke gjennom den ensrettede strømmen av medium. Ventilskiven roterer rundt en fast akse gjennom en hengselmekanisme for å blokkere den motsatte strømmen av mediet. Det er egnet for horisontalt installerte rørledningssystemer. Ventilskiven roterer rundt den faste aksen gjennom hengslemekanismen for å blokkere tilbakestrømningen på mediet. Det er egnet for horisontalt installerte rørledningssystemer.
Kjernestruktur
Ventilskive og hengsel: Ventilskiven er en skive eller dørformet struktur med en metall- eller gummi/syntetisk materialforseglingsflate, som er festet til den indre siden av ventillegemet gjennom hengsleskaftet 17. Noen nye design legger til bladfjærer eller skyvekomponenter for å akselerere lukkingshastigheten på ventilskiven og redusere væskepåvirkning 26.
Seteforsegling: Myk tetningssetestruktur (for eksempel gummi eller polytetrafluoroetylen) kan forbedre tetningsytelsen, og er festet til ventillegemet av festemidler for å forhindre at mediet eroderer og faller av.



horisontal svingkontrollventil



‌ Selection forslag‌:

‌Media som inneholder urenheter: foretrekker modeller med tetningsflater eller filtre i karbid.
‌ Høyt trykk og høy temperatur‌: Forged stålventil kropp (for eksempel A105, F11) + Hard Seal Surfacing (Stellite).
‌Fast Closing -krav‌: Konfigurer bladfjærer eller hydrauliske bufferkomponenter for å redusere påvirkning av vannhammer.

Applikasjoner
‌Oil og gass‌:
Bakstrømningsforebygging av oljerørledninger, medieisolering av brønnhodeenheter og raffineringsutstyr‌.
‌ Kjemisk og elektrisk kraft‌:
Høytemperaturreaktorer, kjelesystemer og etsende væskekontroll‌.
‌Municipal and Industrial‌:
Bakstrømningsforebygging av vannpumpeuttak, brannsikringsrørnettverk og avløpsbehandlingsrør.
‌ Vedlikehold og forholdsregler‌
Regular Inspection‌: Kontroller slitasje av ventilskivetetningsoverflaten og fleksibiliteten til hengsleskaftet hver 6. måned, og erstatt skadede tetninger i tid‌.
‌ Installasjonsretning‌: Strengt horisontal installasjon for å unngå ventilskiven fra å ikke være i stand til å lukke helt på grunn av vippe.
‌ Spesielle arbeidsforhold‌: Ventilhulen må rengjøres regelmessig for medium som inneholder partikler for å forhindre fastkjøring‌
