Gasslinjesjekkventilbeskrivelse
Gassrørledningssjekkventil er en ensrettet flytkontrollenhet dedikert til gassoverføringssystemet. Det blokkerer automatisk tilbakestrømningen av gass for å forhindre sikkerhetsfarer som flashback -eksplosjon og ubalanse i rørledningen forårsaket av middels tilbakestrømning. Det er en nøkkelkomponent for sikkerhetsbeskyttelse av gass.
Strukturell sammensetning
Main -komponenter
Ventil kropp: For det meste laget av støpt stål, rustfritt stål eller nikkelbasert legering (som inconel), motstandsdyktig mot høyt trykk og korrosjon (svovel og andre urenheter i gass);
Valve klaff: Vanlige strukturer inkluderer løfteskiveventilklaff (egnet for høytrykksrørledninger med liten diameter) eller dobbelt eksentrisk tetningsventilklaff (egnet for middels og stor diameter lavtrykksscenarier).
Sealing System
Hard tetningsstruktur: Ventilsetet og ventilklaffen vedtar metall-metallforsegling (for eksempel spraying av wolframkarbid), som er motstandsdyktig mot høy temperatur og tilpasser seg svingning av gasstrømningshastighet;
Elastisk kompensasjonslag: Noen design er lagt over polytetrafluoroetylenpakninger for å forbedre tetningens pålitelighet av arbeidsforhold med lavt trykk.
Auxiliær mekanisme
Gravity\/Spring Reset Device: Når den er installert vertikalt, er ventilskiven avhengig av sin egen vekt for å lukke, og en fjær legges til for å hjelpe til med rask lukking i horisontale rørledninger; Anti-Static Device: Integrerte ledende komponenter (for eksempel kobbertrådnetthåndbok) for å unngå statiske gnister generert ved gasstrømfriksjon
Gasslinjesjekkventilspesifikasjon
|
Garanti |
1 år |
|
Type |
Kontroller ventiler |
|
Tilpasset støtte |
OEM, ODM |
|
Merkenavn |
Gnee |
|
Desgin |
BS1688 |
|
Strukturlengde |
ASME B16.10 |
|
Flens tilkoblingsstørrelse |
ASME B16.5 |
|
Testing og inspeksjon |
API 598 |
|
Press- og temperatur -benchmark |
ASME B16.34 |

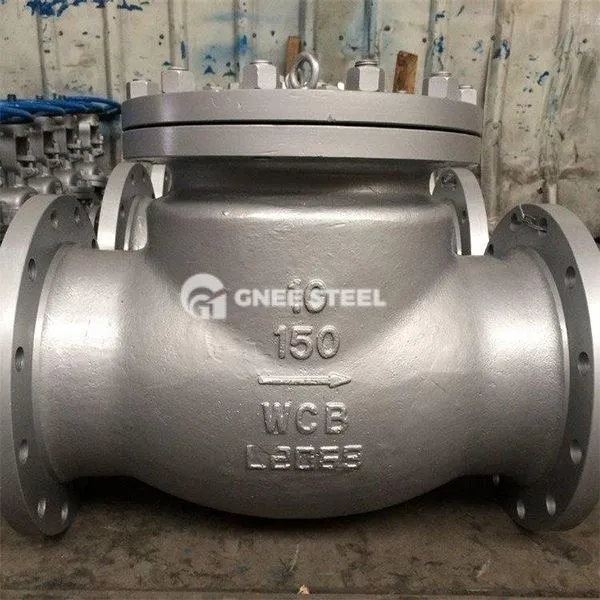

Gasslinjesjekkventil
Søknad og bransjeverdi
| Funksjonell dimensjon | Spesifikke funksjoner | Løsning av bransjeproblemer |
|---|---|---|
| Flashback og eksplosjonsforebygging | Blokkerer den motsatte gassen for å forhindre at det tennes restgass i rørledningen | Reduser risikoen for eksplosjonsulykker forårsaket av gasslekkasjer (f.eks. Lekkasjulykkefrekvensen ved LNG -mottakerstasjoner kan reduseres med mer enn 70%) |
| Protecting Power Equipment | Forhindre at høytrykksgass strømmer tilbake og påvirker løpehjulet når gasskompressoren stopper, og unngår dermed utstyrsskader | Forlenge levetiden til gassforsterker og reduser vedlikeholdskostnader |
| Opprettholde stabilt trykk | Opprettholder trykkbalansen i rørledningsnettverket ved å lukke raskt for å unngå regulatorfeil på grunn av omvendt strømning | Forbedre den operasjonelle stabiliteten til urbane gassrørledningssystemer |
