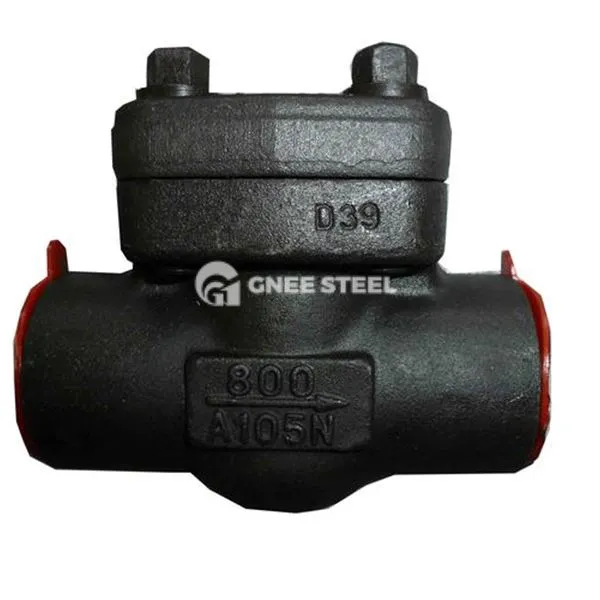

Smidde stempelkontrollventiler beskrivelse
Forged stempelkontrollventil er en automatisk ventil dannet av smiprosessen. Den er avhengig av mediumets egen strømning for å åpne og lukke. Det brukes spesielt til enveis strømningskontroll under høyt trykk, høy temperatur og tøffe arbeidsforhold. Den kan raskt blokkere mediumets tilbakestrømning og beskytte sikkerheten til rørledninger og utstyr.
Kjernestruktur og designfunksjoner
Hovedstruktur:
SMIST STÅL VALVE BROPP: Laget av høy styrke smidd stål som A105 og F11, når trykkvurderingen når klasse 1500 (ca. 25 MPa), egnet for damp med høy temperatur (mindre enn eller lik 425 grader).
Stempelventilskive: Ventilskiven er bevegelig koblet til vippen, og stempelet skyves opp og ned av mediumtrykket. Når det er lukket, passer det tett med det skrå ventilsetet. Tetningsoverflaten er sveiset med koboltbasert hard legering, som er slitasjebestandig og korrosjonsbestandig.
Hjelpeenhet:
Dempende hammer: Balanse ventilskiven dynamisk dreiemoment, reduser lukkingseffekten og forhindre "vannhammer" -effekten.
Spring Return Cylinder: Pneumatic Actuator ({{0}}. 45 ~ 0. 8 MPa luftkilde) driver ventilen for å lukke raskt (stengetid mindre enn eller lik 0,5 sekunder) og støtter redundantforseglingsdesign.
Forgedet stempelkontrollventiler spesifikasjon
| Størrelse | 1/2 "-2" eller dn 15- dn50 |
| Trykk | Klasse 150-3000 lb eller pn 16- pn160 eller 10k -40 k |
| Materiale | A105, F5, F6, F11, F22, F51, F304, F316, F304L, F316L, LF2, legeringsstål etc. |
| Design og produksjon std. | API 602, BS 5352, ASME B16.34 |
| Ansikt til ansikt std. | ASME B16.10, EN 558, DIN3202 |
| Sluttforbindelse std. | ASME B16.5, DIN2543, ASME B16.25, ASME B16.11, ANSI B1.20.1 |
| Teststandard | API598 |
Smidde stempelkontrollventiler
Fordeler:
Rask respons: Vårreturmekanismen sikrer øyeblikkelig nedleggelse i en ulykkestilstand for å beskytte nøkkelutstyr som turbiner og pumper.
Strømlinjeformet strømningskanal: Lav motstandskoeffisient (ca. 0. 05), og strømningskapasiteten er 30% høyere enn for ordinære sjekkventiler.
Applikasjoner
Termisk kraftproduksjon: Høy temperatur dampbeskyttelse (mindre enn eller lik 425 grader) i dampekstraksjonssystemet til dampturbinen.
Petrokjemisk: enveis kontroll av flytende ammoniakk og etsende middels rørledninger i raffineringsenheter.
Oppvarmingsnett: Sikker isolasjon og forebygging av tilbakestrømning av damprørledninger med høyt trykk.
