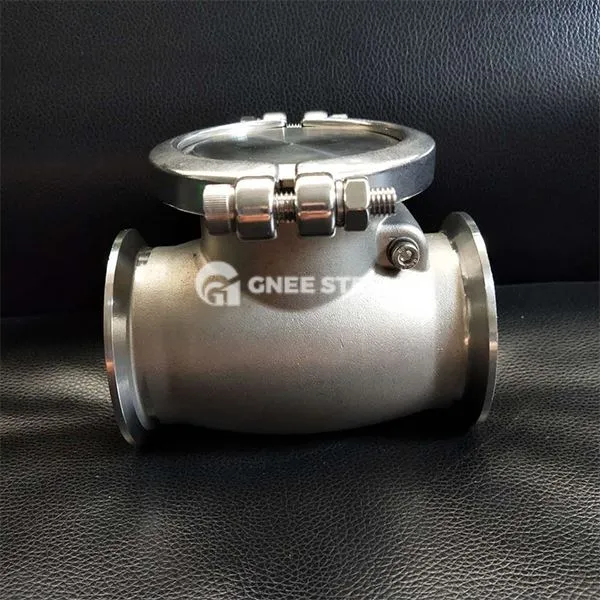

Støpte stål svingkontrollventiler

Støpt stål Swing Check Valve vedtar en støpt stålventil kropp og en swingventilskivdesign, som er spesielt brukt for enveis strømningskontroll av høye temperaturer, høytrykk og etsende middels rørledninger. Ventilskiven åpnes og lukkes av mediumets eget trykk, som raskt kan blokkere den omvendte strømmen og beskytte sikkerheten til rørledningssystemet.

Kjernestruktur og designfunksjoner

Ventilkropp og materiale:
Ventilkroppen vedtar WCB, WC6 eller krom-molybden stålstøping, med en trykkvurdering på klasse 1500 (25 MPa) og et gjeldende temperaturområde på -29 grad ~ +550 grad.
Svingventilskiven er koblet til tappeskaftet gjennom en vippe, med en åpningsvinkel på omtrent 7 0 grad ~ 85 grader, en lav strømningsmotstandskoeffisient (mindre enn eller lik 0,05), og en strømningskapasitet økte med 25% sammenlignet med løftekontrollventilen.

‌ Sealing design‌:
Ventilsetetetningsoverflaten er sveiset med ‌cobaltbasert hard legering (for eksempel stellittlegering), som er slitasjebestandig og korrosjonsbestandig, og tetningsnivået når ‌zero lekkasje‌ (i samsvar med ASME B16.34) ‌.
Noen modeller er utstyrt med ‌spring-assistert tilbakestillingsmekanisme‌, noe som kan forkorte stengetid til ‌ 0. 5 sekunder og redusere vannhammereffekten.



Støpte stål svingkontrollventiler



Fordeler:

Motstandsdyktig mot ekstreme forhold: støpt stål tåler høye trykkpåvirkning og termisk stressdeformasjon, og er egnet for tøffe scenarier som oljeraffinering og termisk kraftproduksjon.
‌ Lav vedlikeholdskostnad: Hard tetningsstruktur har en levetid på opptil 10 år, og det er ikke nødvendig å ofte erstatte tetninger.

Applikasjoner

Petrokjemisk: Bakflytbeskyttelse av oljeprodukt av høyt temperatur (mindre enn eller lik 425 grader) rørledninger i raffinering og kjemiske planter.
‌ Termisk kraftproduksjon: Høytrykk enveis kontroll av kjeledampelinjer og turbinekstraksjonssystemer.
‌Urban oppvarming: sikker isolasjon og tilbakestrømningsforebygging av høye temperaturer med varmtvannsrørledninger.
