Vakuum sommerfuglventilbeskrivelse
Vakuum sommerfuglventil er spesialdesignet for vakuumsystemer og vedtar en midtlinje sommerfuglplatestruktur (dannet av sveising av korte stålplater). Det har egenskapene til lav strømningsmotstand, lett vekt og fleksibel installasjon. Dens kjerneinnovasjoner inkluderer:
Integrert stamdisk-montering: eliminerer tradisjonell bolt- eller pinneforbindelse, unngår risikoen for lekkasje forårsaket av korrosjon, og forbedrer påliteligheten av vakuumforsegling betydelig;
Flerlags tetningsteknologi: Ventilsetet er laget av nitrilgummi (temperaturmotstand -25 ~ 80 grader) eller fluorubber (temperaturmotstand -30 ~ 150 grader), med en lekkasjehastighet på mindre enn eller lik 1,3 × 10^-6 pa · l\/s;
Den patenterte pakningsenheten forbedrer forseglingen av ventilkroppsforbindelsen og opprettholder stabil ytelse under vakuumtrykk.
Kjøremodus og type
Operasjonstype:
Manuell type: Gjelder DN 32- DN300, driftsmoment mindre enn eller lik 10N · m, støtter installasjon av flere stasjoner;
Pneumatisk type: trykkluftstasjon ({{0}}. 4 ~ 0.7Mpa), åpnings- og stengetid mindre enn eller lik 3 sekunder, støtter enkelt\/dobbeltvirkende modus og nødavskjæring;
Elektrisk type: Integrert PLC-kontroll, egnet for DN {{0}} DN5000 Ultra-Large-Caliber vakuumrørledninger, med en trykkmotstand på 1,0MPa.
Spesiell struktur:
Selvlåsende funksjon: Ventilplaten låser automatisk i åpnings- og lukkestilling, tåler 0. 3MPa gasstrykk, og forhindrer vibrasjonsforskyvning;
To-veis tetningsdesign: Ventilstamakselforseglingen vedtar en kompensasjonsstruktur for å isolere inntrenging av den ytre atmosfæren og sikre at vakuumgraden er mindre enn eller lik 1,3 × 10^-5 Pa.
Vakuum sommerfuglventilspesifikasjon
| Størrelsesområde | 2 "~ 28", DN50 ~ DN700 |
| Skuespillmodus | Dobbelt skuespill, vårretur (enkelt skuespill) |
| Driftstrykk | 1.6MPA |
| Luftforsyningstrykk | 2,5 til 8 bar |
| Rotasjonsvinkel | 90 grader ± 4 grad |
| Aktiveringstid | 1 ~ 2 sekunder kl. 8. 0 bar lufttrykk |
| Kroppsmateriale | SS304, SS316, SS316L |
| Gjeldende medier | Kontroll av vann, luft, gass, olje, væske |
| Søknad | Vann og avløpsvann, ultra rent vann, avsalting, kjemisk, tekstil, farmasøytisk, masse og papir |
| Valgfritt tilbehør | Namur magnetventil, grensebryter, FRL, posisjonsindikator, manuell enhet |

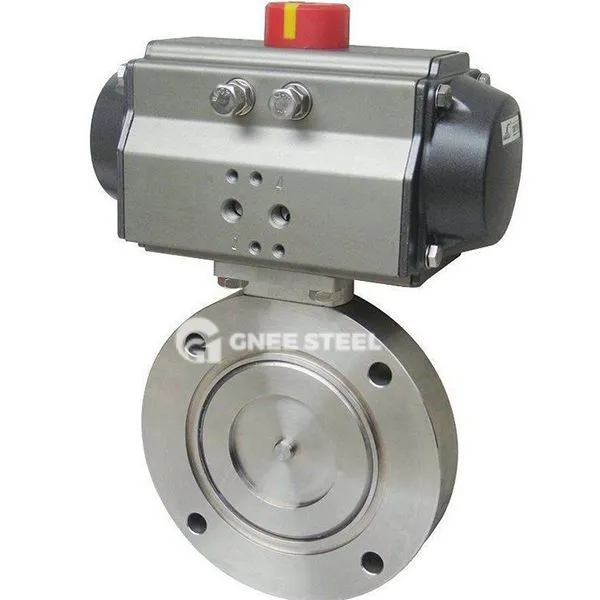

Vakuum sommerfuglventil
Fordeler
Høy strømningseffektivitet: Strømningsmotstandskoeffisienten er mindre enn eller lik 0. 1 i full åpen tilstand, og konduktansen er bedre enn ventilene på samme nivå;
Varme- og korrosjonsbestandighet: Ventilkroppsmaterialet kan velges fra 304\/316L rustfritt stål (kloridionkorrosjonsbestandig), og den fluorfôrede sommerfuglventilen er egnet for sterke syremedier;
Rask respons: Den pneumatiske typen støtter elektromagnetisk reverseringsventilkontroll, og nødavskjæringstiden er mindre enn eller lik 0. 5 sekunder.
Applikasjoner
Semiconductor Manufacturing: Vakuumbeleggutstyr Luftstrømkontroll (nødvendig lekkasjehastighet mindre enn eller lik 1 × 10^-6 pa · l\/s);
Farmasøytisk industri: Frysetørkervakuumsystem, egnet for CIP\/SIP -rengjøring og steriliseringsprosess;
Energifield: TRT BLAST OVNASS GASS RESTERINGSSYSTEM, RESSITT TIL HØY TEMPERATUR RØVE GASS (mindre enn eller lik 300 grader);
Miljøvernteknikk: Avfallsgassbehandlingsrørledning for å forhindre partikkelavsetning og tetningssvikt
