Elektrisk aktivert sommerfuglventilbeskrivelse
Elektrisk sommerfuglventil er en ventil som drives av en elektrisk aktuator for å rotere en sirkulær sommerfuglplate. Sommerfuglplaten roterer rundt ventilaksen 0 grad -90 grad for å oppnå åpnings- og lukking eller strømningsregulering av rørledningsmediet. Kjernefunksjonene inkluderer:
Rask kontroll: 90 graders rotasjon kan fullføre full åpning eller full avslutning, rask responshastighet, egnet for automatiske kontrollsystemer.
Strømningsmotstandsdesign: Når du er helt åpen, er tykkelsen på sommerfuglplaten den eneste motstanden mot strømmen av mediet, og trykktapet er bare 1/3 av portventilen med samme diameter.
Struktur og designfunksjoner
Hovedkomponenter:
Ventilkropp: Laget av støpejern, duktilt jern eller rustfritt stål (for eksempel 3 0 4/316), flens eller klemforbindelse oppfyller GB/ANSI -standarder, og trykkområdet er 1. 0-4. 0MPa.
Butterfly plate: Skivformet struktur, overflate av overflate av hard tetning Type Tvangsten, myk tetningstype innebygd PTFE eller gummi tetningsring.
Kjør og tetning:
Elektrisk aktuator: Støtter brytertype (220V AC) eller modulasjonstype (4-20 MA-signal), dreiemomentdeksler 50-2000 n · m, med eksplosjonssikker (exdⅱbt4) og IP67 beskyttelsesnivå.
doble tetningsløsning:
Elastisk tetning: Nitrilgummi eller PTFE -ventilsete, lekkasjivå opp til VI, gjeldende temperatur -20 grad ~ 150 grader .
Metalt hardt tetning: flerlags rustfritt stål + grafittstruktur, høy temperaturmotstand opp til 450 grader, motstandsdyktig mot erosjon av granulære medier.
Elektrisk aktivert spesifikasjon av sommerfuglventil
|
Medium brukt |
Vann, olje, væske, damp osv |
|
Væsketemperatur |
-10 grad ~ 425 grad |
|
Arbeidstrykk |
0. 3-2. 5mpa |
|
Ventil kroppsmateriale |
rustfritt stål |
|
Tilkoblingsstørrelse |
2 "-24" |
|
Diameter (mm) |
Dn 50-600 |
|
Tetningsmateriale |
rustfritt stål |
|
Sommerfuglventilplate |
støpejern eller rustfritt stål |
|
Elektrisk aktuator |
Av-på-type, reguleringstype, passiv kontakttype, åpningssignalutgangstype, |

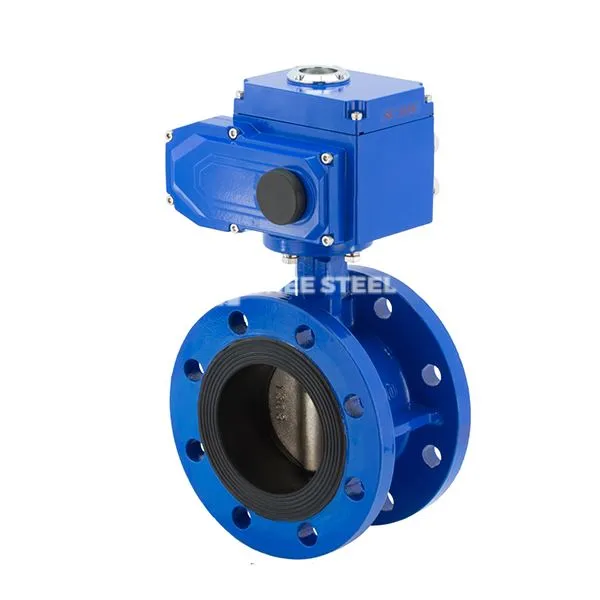

Elektrisk aktivert sommerfuglventil
Valgforslag:
Høyt temperatur- og høyt trykkmiljø: Foretrekker hardforseglede sommerfuglventiler (for eksempel D943W), må ventilkroppsmaterialet være WCB eller 316L rustfritt stål.
Korrosive medier: Bruk fluorfôrede sommerfuglventiler (PTFE-foring), resistente mot sterk syre og alkalikorrosjon.
Applikasjoner
Landbruksvanning: Soldrevet type brukes til vannbesparende vanningsanlegg, som støtter fjernkontroll og vannkvalitetsfiltrering.
Energisystem: Regulering av damprørledning i termiske kraftverk, kjølevannsirkulasjonskontroll i kjernekraftverk.
Kjemisk produksjon: Reaktor råstoffforhold, etsende middels avskjæring (for eksempel syre og alkalioverføringsrørledninger).
