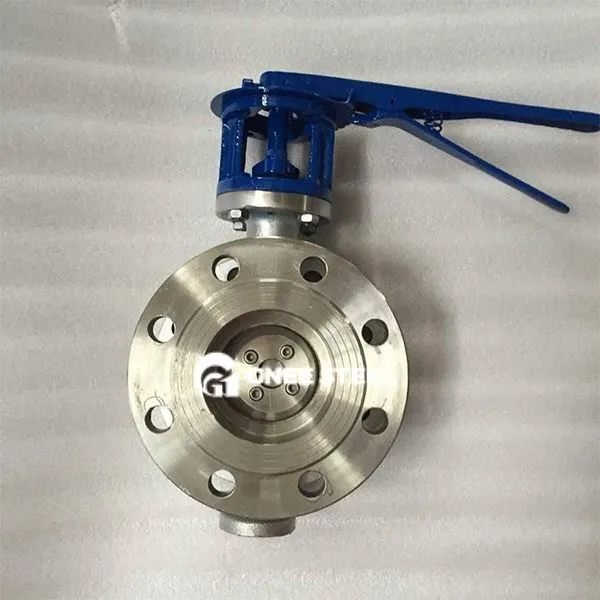

Manuell sommerfuglventil

Manuell sommerfuglventil er en ventil som styrer fluidstrømmen ved å rotere sommerfuglplaten manuelt. Kjernekomponentene inkluderer ventilkropp, sommerfuglplate, ventilstamme og tetninger, som er egnet for vann-, gass-, damp- og pulvermediekontrollscenarier.

‌Valve Body and Butterfly Plate: ‌Valve Body Material: Hovedsakelig støpejern, karbonstål, rustfritt stål (3 0 4/316L), med en trykkvurdering på Pn1. 0 ~ Pn1.6 (1. 0 ~ 1.6Mpa); ‌Butterfly Plate Design: Den skiveformede sommerfuglplaten roterer 0 grad ~ 90 grader rundt aksen, og strømningsmotstanden er liten når det er helt åpent (trykkfall mindre enn eller lik 0,05), som er egnet for stor strømningsregulering. ‌Seal form: ‌elastisk tetning (for eksempel EPDM, PTFE): Lekkasjivå når ANSI klasse VI, gjeldende temperatur -20 grad ~ 150 grader; ‌Metal tetning (hard legeringsoverlegg): temperaturmotstand mindre enn eller lik 550 grader, egnet for medium som inneholder partikler eller høy temperatur.

Klassifisering og modellsamling

Tilkoblingsklassifisering:

Wafer -type (for eksempel D71X): klemt mellom rørflenser med tappbolter, kompakt struktur;

Flensetype (for eksempel D341X): Flenser i begge ender, egnet for DN50 ~ DN2600 rør.

Modellanalyse (tar D343H -16 C som eksempel):

D: sommerfuglventilkategori;

3: Worm Gear Drive;

4: Flensforbindelse;

3: tre-eccentrisk struktur;

H: Alloy stålforsegling;

16: Nominelt trykk 1,6MPa;

C: Støpt stålventil kropp.



Gnee Manual Butterfly Valve



Applikasjoner
