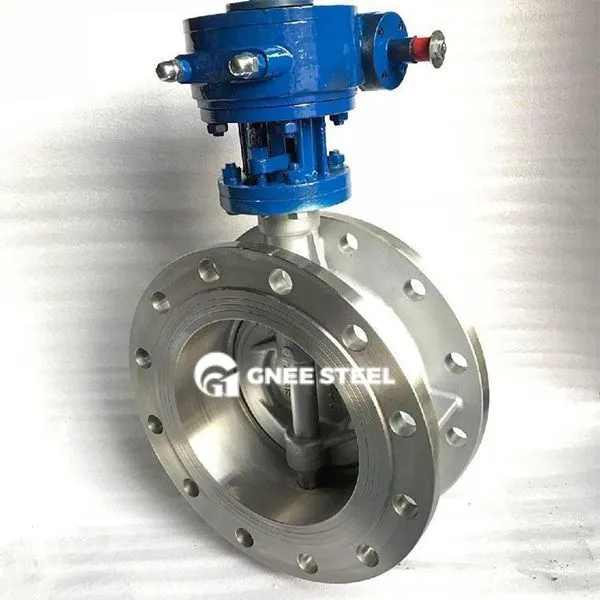

Dobbel flens sommerfuglventilbeskrivelse
Dobbelt flens sommerfuglventil er en sommerfuglventil med flensforbindelse i begge ender. Det kan kutte av rørledningsmediet eller justere strømningshastigheten ved å rotere sommerfuglplaten. Det er egnet for middels og høyt trykk (mindre enn eller lik PN25) og normal temperatur til høy temperatur (mindre enn eller lik 550 grader) arbeidsforhold i vannbehandling, kjemisk industri, energi og andre næringer.
Main Body Design:
Valve kropps- og sommerfuglplate: Ventilkroppsmaterialet kan være støpejern, karbonstål, rustfritt stål (304/316L), og sommerfuglplaten er gummibelagt metall (EPDM, NBR) eller alt metall harde tetning (sveiset rustfritt stål/hard legering), egnet for DN50 ~ DNN2600 pipel;
Sealing form: Myk tetning (lekkasjivå ANSI klasse VI) brukes til rene medier, og metallhardt forsegling (lekkasjivå ANSI klasse IV) er motstandsdyktig mot partikkelholdige eller høye temperaturvæsker.
Connection Method:
Double Flens Standard: I samsvar med GB/T 9113 eller ASME B16.5 Flensspesifikasjoner, kan flensavstanden tilpasses forskjellige rørledningssystemer for å sikre installasjonsstabilitet.
Nøkkelytelse:
Høyt trykk og høy temperaturmotstand: Metallhardtetningsstruktur støtter mindre enn eller lik 2,5MPa (PN25) trykk og mindre enn eller lik 550 graders høye temperaturforhold;
Low Flow Resistance Design: Full-diameter Flow Channel (flytmotstandskoeffisient mindre enn eller lik 0. 05), reduserer tap av trykk, egnet for store strømningskontrollscenarier;
Long-Life Seal: Vedtar tredimensjonal eksentrisk struktur, det er ingen friksjon mellom sommerfuglplaten og ventilsetet under åpning og lukking, og tetningslivet er større enn eller lik 50, 000 ganger ganger
Dobbelt flens sommerfuglventilspesifikasjon
|
Produktets navn
|
Dobbel flens sommerfuglventil |
|
Størrelse
|
Dn 40- dn300
|
|
Kropp
|
Duktilt jern
|
|
Trykk
|
PN10/16
|
|
Temp
|
-20 ~ 120 grad
|
|
Egnet medium
|
Vann, nøytral væske osv.
|
|
Søknad
|
Kommunal konstruksjon, vannkonserveringsprosjekt, elektrisk kraft, vannforsyning og drenering, vannbehandling, etc.
|
|
Makt
|
Håndtak, turbinboks, pneumatisk aktuator, ecektrisk aktuator
|
Gnee Double Flens Butterfly Valve
Applikasjoner
| Industriell | applikasjoner | Funksjoner |
|---|---|---|
| Energi/kjemikalier | Høy temperatur damprørledning (PN16, Hard Seal) | Motstandsdyktig mot høyt trykk og varmedeformasjon |
| Municipal Water Supply | Vannrørnettverk med stor diameter (DN600 ~ DN2600) | Myk tetning, lav strømningsmotstand |
| Metallurgi/gruvedrift | Slurry transportsystem (gummiforet ventil kropp) | Anti-partikkel slitasje |
