Hydraulisk sommerfuglventil

Hydraulisk sommerfuglventil er en type sommerfuglventil med "hydraulisk driv" som kjernekontrollmetoden. Den er sammensatt av ventilkropp, ventilplate, ventilstamme og hydraulisk aktuator. Kjernefunksjonene inkluderer:

Triple Excentric Metal Hard Seal: Gjennom en flerlags metallhardtetningsstruktur (wolframkarbidsprøyting) oppnås null lekkasje under høy temperatur (mindre enn eller lik 600 graders), og tetningsnivået når ANSI V-nivå;

Hydraulisk stasjonsmodul: Integrerer hydraulisk stasjon, rask lukkende aktuator og PLC Intelligent Electric Control Box, støtter ekstern\/lokal dobbeltkontrollbytte;
Den hydrauliske sylinderen har et bredt utvalgsområde ({{0}} n · m), en responstid på mindre enn eller lik 3 sekunder, og en nødavskjæringshastighet på mindre enn 0,5 sekunder;

Hjelpesikkerhetsdesign: Innebygd akkumulatortrykkvedlikeholdsfunksjon, låser automatisk ventilposisjonen når strømmen er av eller hydraulisk svikt oppstår for å forhindre middels tilbakestrømning.

Ytelsesfordeler ‌
‌ Høy sikkerhet og rask respons‌:
Gjelder for høytrykks- og høyrisikoscenarier som TRT (masovnsovn gass resttrykket kraftproduksjon) system og turbineksosrørledning for å forhindre middels temperering eller vannhammereffekt;
Utmerket rask avslutningsytelse, full stengetid mindre enn eller lik 5 sekunder (DN800 kaliber som eksempel), med reiseinnholdsenhet for å overvåke ventilposisjonsstatus i sanntid.
‌ Adaptabilitet til ekstreme arbeidsforhold‌:
Trykkmotstandskvalitet dekker PN 16- PN420, ventilkroppsmateriale kan velges fra WCB, 316L eller dupleks rustfritt stål, egnet for etsende medier som sjøvann, olje, røykgass, etc.;
Temperaturmotstandsområde -50 grad ~ 600 grader, hard tetningsstruktur har sterk evne til å motstå partikkel erosjon.

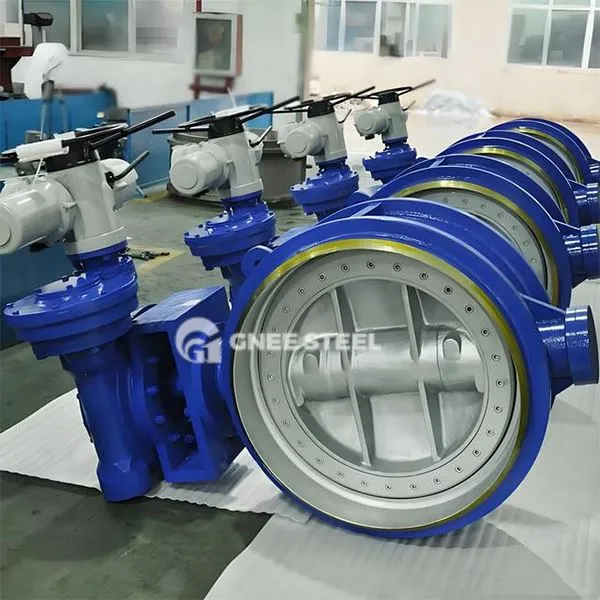

Hydraulisk sommerfuglventil



Applikasjoner
‌ Metallurgisk industri‌: Nødavstengning av eksplosjon av masovnsrollen for å forhindre eksplosjon av gassbackfire (må overholde GB\/T 24918 standard);
‌Power System‌: Turbinkjøling av vannkretskontroll, samarbeider med PLS for å avskjære dampstrømning når belastningen plutselig faller;
‌ Vannbehandlingsteknikk‌: Pump Outlet Check and Cut-Off Dual Function Integration for å unngå vannhammerpåvirkning (trykk vedlikeholdende hydraulisk sommerfuglventil);
‌ Kjemisk rørledning: Flytregulering og rask isolering av olje- og flytende metalltransportsystemer.

Valg og vedlikeholdspoeng‌
‌Key Selection Parameters‌:
‌ Drive Mode‌: DN større enn eller lik 300 er å foretrekke å velge energilagring Hydraulisk stasjon, DN ＜ 300 kan velge kompakt hydraulisk aktuator;
‌Seal Type‌: Metall Hard Seal for High Temperature\/High Pressure Scene, Soft Seal (EPDM\/PTFE) for rent medium;
‌Stifisering Compliance‌: Må oppfylle API 609, ISO 5211 og andre standarder, metallurgisk scene krever ytterligere eksplosjonssikker sertifisering.
‌ Operasjons- og vedlikeholdsspesifikasjoner‌:
Rensligheten til den hydrauliske oljen bør testes hver 6. måned (innen NAS -nivå 8), og filterelementet skal byttes regelmessig;
Trykkbeholderens ytelse til akkumulatoren skal testes hvert kvartal (trykkfall mindre enn eller lik 10% av den nominelle verdien);
Hvis slitasje av metallforseglingsoverflaten overstiger 0. 5mm, må den returneres til fabrikken for reparasjon.
