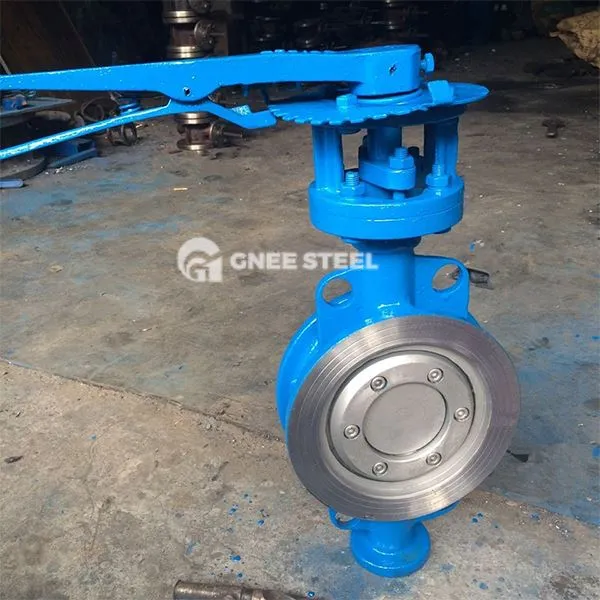

Wafer Triple Offset Butterfly Valve
Beskrivelse
Den trippel-eccentriske sommerfuglventilen vedtar en trippel-eccentrisk struktur (ventilstammeaksen avviker fra midten av sommerfuglplaten og midten av ventilkroppen, og ventilsetet rotasjonsaksen danner en vinkel med ventilkanalkanalen). Tetningsoverflaten åpnes og lukkes uten friksjon gjennom rotasjonen av sommerfuglplaten. Det er egnet for høyt temperatur, høyt trykk og etsende medier.
Ventilkropp og sommerfuglplate:
Ventilkroppen er en tilkobling av klemmetypen, og materialet er hovedsakelig rustfritt stål (304/316) eller karbonstål. Overflaten på sommerfuglplaten sveises ofte med hard legering (for eksempel wolframkarbid) for å forbedre slitestyrken.
Typiske modeller som D343H og D673H støtter manuell ormutstyr, pneumatisk eller elektrisk stasjon.
Tetningsform:
Flerlags metallforsegling: Kombinert med den tre-eccentriske strukturen og flerlags metallforseglingsring (for eksempel J-formet elastisk tetningsring), oppnås en toveis "strammere og strammere" tetningseffekt, og trykkmotstanden kan nå PN40 (klasse 300).
Dynamisk tetningsprinsipp: Når sommerfuglplaten roterer, kontakter/kobler fra tetningsoverflaten/kobler fra ventilsetet for punkt for å unngå friksjonstap og forlenge levetiden.
Wafer Triple Offset Butterfly Valve Specification
|
Delnavn |
Materiale |
|
Kropp |
En-gjl -250 |
|
Sete |
ZCUSN5PB5ZN5 |
|
Skiveforsegling |
ZCUSN5PB5ZN5 |
|
Plate |
En-gjl -250 |
|
Låsring |
Rød kobber |
|
Diskdeksel |
HPB 59-1 |
|
Stilk |
HPB 59-1 |
|
Panseret |
En-gjl -250 |
|
Pakking |
Grafitt |
|
Stammutter |
Zcuzn38mn2pb2 |
|
Håndhjul |
En-g. Js -500-7 |
Wafer Triple Offset Butterfly Valve
Selection and vedlikeholdsanbefalinger
Selection Points:
Media -tilpasning: Karbidforseglingsflater er å foretrekke for medier som inneholder harde partikler, og fôr i rustfritt stål eller spesielle belegg kan velges for etsende væsker.
Drive Mode: Pneumatiske aktuatorer (støttende hurtigavskjæring) anbefales for høyfrekvente driftsscenarier, og ormutstyrs manuell stasjon kan velges for lavtrykksscenarier.
Vedlikeholdskrav:
Kontroller regelmessig slitasje av tetningsoverflaten, og høye temperaturresistent fett må tilsettes under høye temperaturforhold for å opprettholde tetningsytelsen.
Forsikre deg om at flensene er justert under installasjonen for å unngå ujevn kraft på sommerfuglplaten som forårsaker tetningssvikt.
