Full Lug Type sommerfuglventil

Full lug sommerfuglventil er en sommerfuglventil koblet til rørledningen gjennom lugflensstrukturen. Ventilkroppen er designet med lugs rundt seg og er direkte festet til rørledningsflensen med bolter. Den har både kompaktheten til skiven sommerfuglventilen og stabiliteten til flens sommerfuglventil. Kjerneutformingen inkluderer:

‌ Connection Method‌:
Gjennom gjennomgående hulltype (en type): Lug er et gjennom bolthull. Når du installerer, kreves lange bolter for å trenge gjennom flensene på begge sider, noe som er egnet for konvensjonelle arbeidsforhold.
‌Intern trådtype (LT -type): LUG har indre tråder og er koblet til rørledningsflensen gjennom korte bolter, noe som reduserer risikoen for boltskryp og forlenger tetningslivet med 30%~ 50%.
‌Valve Body Material‌: Cast Steel (WCB/LCB), rustfritt stål (304/316) eller duplexstål, egnet for NPS 2 "~ 40" (DN50 ~ DN1000) kaliber.
‌ Sealing Structure‌:
‌ Tre-dimensjonal eksentrisk metallforsegling‌: sommerfuglplate og ventilsete sveises med stellittlegering, temperaturmotstand mindre enn eller lik 600 grader, trykkmotstand opp til klasse 600 (PN100).
‌Elastisk tetning‌: Sommerfuglplate er innebygd med PTFE- eller EPDM -tetningsring, lekkasjivå når vi, egnet for -20 grad ~ 150 graders arbeidsforhold‌.

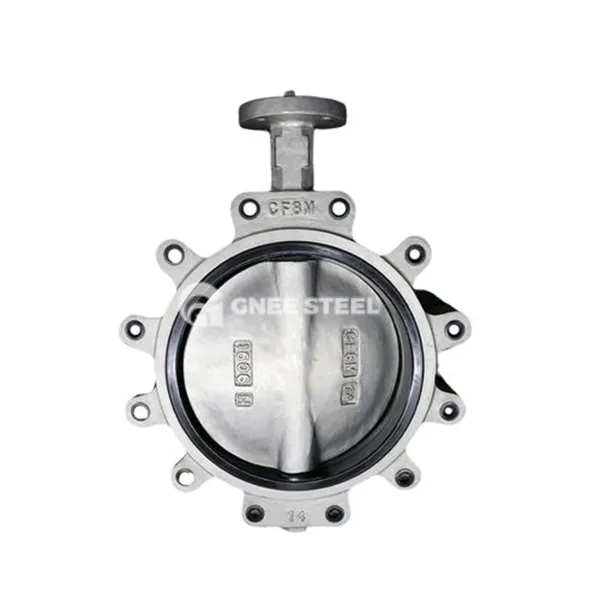

Full lug type sommerfuglventil



Utvalgspoeng

Tetningstype:
Rent vann/luft: EPDM myk tetning er å foretrekke, noe som reduserer kostnadene med 40%.
Høyt temperatur/etsende medier: Stellitt hardt forsegling er valgt, som har en erosjonsmotstands levetid på partikkel med større enn eller lik 10 år.
Stasjonsmodus:
NP -er mindre enn eller lik 12 "(DN300) med turbinboks (dreiemoment mindre enn eller lik 500N · m), NPs større enn eller lik 14" med pneumatisk aktuator (dreiemoment større enn eller lik 2000n · m).
Installasjonsforholdsregler

Flensjustering: Avvik må være mindre enn eller lik 1 mm, og bolter må strammes diagonalt (anbefalt forhåndsinnlasting: karbonstålbolter 80 ~ 120n · m).
Strømningsretningskontroll: Når den er installert horisontalt, må ventilstammeaksen være vertikal til bakken for å forhindre middels avsetning og slitasje på tetningsoverflaten.
