Treveis manuell ventilbeskrivelse
Treveis manuell ventil er en ventilenhet som styrer strømningsretningen til mediet i tre rørledninger ved manuell drift. Kjernefunksjonen er tre væskekanaler (ett innløp, to utsalgssteder eller to innløp, ett stikkontakt), som fleksibelt kan innse avledning, sammenløp eller strømningsretningsbytte av væsken.
Valve kroppsstruktur:
Vanligvis laget av rustfritt stål (304/316L), støpejern eller spesielle legeringsmaterialer, med sterk korrosjonsmotstand og tilpasningsevne til forskjellige medier;
Den typiske utformingen er grensesnittoppsettet "Venstre i, høyre og nederst", og kanalforbindelsestilstanden styres av endringen av ventilkjerneposisjonen.
Drive -modus:
Helt avhengig av manuell drift (for eksempel roterende håndtak eller skiftenøkkel), uten elektrisk eller pneumatisk hjelp.
Klassifisering og type
Klassifisering etter funksjon:
Konvergerventil: To innløp blir slått sammen til ett stikkontakt, som brukes til å blande forskjellige medier;
Divering Valve: Ett innløp er avledet til to utsalgssteder, egnet for strømningsfordeling eller retningsbytte.
Klassifisering av struktur:
Ballventil Type: Endre strømningsretningen ved å rotere ballen, med utmerket tetningsytelse (for eksempel manuell treveis kuleventil);
Directional Valve Type: Bruk opp og ned forskyvningen av ventilkjernen for å bytte kanaltilkobling, ofte brukt i hydrauliske systemer.
Treveis manuell ventilspesifikasjon
| Nominell diameter | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Kuleventiltype | Flytende kulventil, 3-veis kuleventil, V-ballventil, høytrykksventil |
| Forbindelse | Tråd, flens, klemme, rumpesveising, sokkelsveising, tynn parklemme |
| Nominell presse | PN16, PN25, PN40, PN64 |
| Ventil kroppsmateriale | SUS304, SUS316, SUS316L |
| Forseglingsmateriale | Ptfe |
| Medium temp | -20 grad ~ +120 grad |
| Jobber medium | Luft, damp, vann, gasser, olje, støv, etsende medium osv |
| Driverforbindelse | ISO 5211 |
| Ventilinspeksjon | ISO/DIN 5208-1987 |

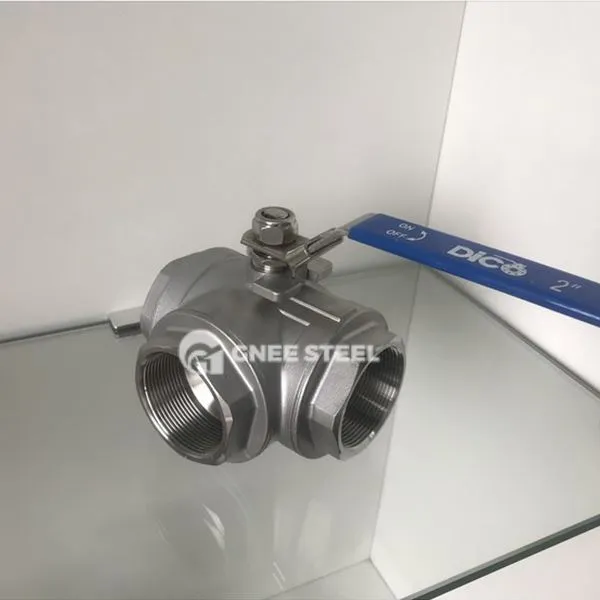

Treveis manuell ventil
Applikasjoner
Industrielle kontrollsystemer: vekslende transport og blanding av syre- og alkali medier i kjemisk produksjon; Forward and Reverse vannforsyningsbytte og strømningsregulering i vannbehandlingssystemer.
Energi og offentlige fasiliteter: avledningskontroll av damp/varmt vann i oppvarming av rørnett; Nødbryter av flere vannkilder i brannsikringssystemer.
Utvalgspoeng
Media-tilpasningsevne: 316L rustfritt stål + fluorforet tetning er å foretrekke for svært etsende væsker; Trykknivå: Konvensjonelle modeller støtter PN 16- PN40, og harde tetningsstrukturer må tilpasses for høye temperatur- og høytrykksforhold; Operasjonskonferanse: Håndtakets design må være ergonomisk, og rotasjonsmomentet må være mindre enn eller lik 50n · m for å redusere driftsgraden.
