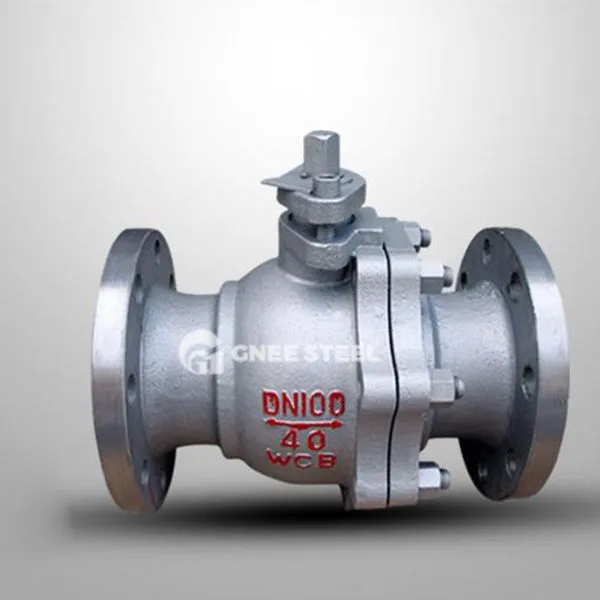

Sideinngang flytende kuleventil

Sideinngangs flytende kuleventil er en spesiell design av den flytende kuleventilen. Ventilkroppen vedtar en sidemontert struktur og kommer inn i rørledningssystemet gjennom en sideflens eller gjenget tilkobling, som er enkel å installere og vedlikeholde.

‌Core -komponenter‌:
‌Floating Ball‌: Det er ingen støtteaksel. Mediumtrykket skyver ballen nær utløpsventilsetet for å oppnå forsegling. Tetningsoverflaten er laget av PTFE eller hard legering (temperaturmotstandsområdet -196 grad ~ 425 grad);
Side-inngangsventildekselet: Det er festet av bolter eller klemmer, støtter rask demontering og montering, og er egnet for hyppige vedlikeholdsscenarier;
‌ Limiting Mechanism‌: Den patenterte grensesporet samarbeider med støtteoverflaten for å forhindre at ballen er overdreven forskyvning og forårsaker deformasjon av ventilsetet, og dermed forbedre tetningslivet.
‌ Connection Method‌:
Flens sideoppføring (DN 15- DN800, PN 16- PN64) eller gjenget sideinngang (DN 15- DN50), egnet for krav til rørledningsoppsett som kjemisk industri og energi.

Arbeidsprinsipp
‌Sealing Mechanism‌:
Det middels trykket virker på ballen og skyver det for å bevege seg mot utløpsventilsetet for å danne et selvstrammende tetning;
Ventilsetet vedtar en fjærforstrengende struktur for å kompensere for slitasje av tetningsoverflaten etter langvarig bruk.
‌FLOW Retningskontroll‌:
Ballen roterer 90 grader for å oppnå full åpning/full lukking, og noen modeller støtter strømningsjustering (åpningen er lineært relatert til strømmen);
Sideinngangsdesignet gjør at væsken kan komme inn fra siden av ventillegemet, noe som reduserer strømningsmotstandskoeffisienten (CV-verdien kan nå 60).



Sideinngang flytende kuleventil
