T port 3- måte ballventilbeskrivelse
T-type treveis kuleventil er en ventil som kontrollerer tilkoblingen til tre ortogonale rør ved å rotere ballen . dens strømningskanal er anordnet i en T-form, som kan realisere funksjonene til middels avledning, sammenluens og strømningsretningsbytte .
Hovedmontering
VALVE Body: Forged eller støpt (karbonstål/rustfritt stål), med tre flenser/gjengede grensesnitt;
Ball: T-formet kanaldesign, overflateherdingbehandling (for eksempel wolframkarbidsprøyting) for å forbedre slitestyrken;
Ventilsete: Fire-seters struktur (standard er dobbelt ventilsete) for å oppnå toveis tetningsbalanse .
Arbeidsmodus
| Sfæreposisjon | funksjon | Søknad |
|---|---|---|
| 90 graders rotasjon | A → b eller a → c split | Kjemisk råstofffordeling |
| 180 graders rotasjon | B+C → A Konfluens | Oljeblandingstransport |
| Spesifikk vinkel | A → B+C eller full avslutning | Nødavstengning |
T port 3- måte ballventilspesifikasjon
Produksjons- og teststandarder
| Prosjekt | Krav og standarder |
|---|---|
| materialstandarder | Ventilkropp: ASTM A105 (karbonstål) / A182 (rustfritt stål); Tetning: PTFE / PEEK (temperaturmotstand mindre enn eller lik 200 grader) |
| Sealing test | - Lavtrykksforsegling (0,6MPa): lekkasjehastighet mindre enn eller lik ISO 5208 klasse V; - Høyt trykkforsegling (1,1 × PN): Null synlig lekkasje |
| Performance Testing | 2000 Trykkåpning og lukkende sykluser (ingen sticking) + antistatisk test (motstand mindre enn eller lik 10Ω) |
| Stifiseringskrav | API 6D (rørledningsventil), brannsikringssertifisering (API 607) |
Spesifikasjon
| Parameter | Spekter |
|---|---|
| Nominal diameter | DN15 ~ DN300 (hovedsakelig flensforbindelse) |
| Pressure Level | 1,6MPa ~ 6,4MPa (PN16 ~ PN64) |
| Gjeldende temperatur | -196 grad ~ 550 grader (dekker dyp kulde til høye temperaturforhold) |
| Drive -modus | Manuell, ormutstyr, pneumatisk (eksplosjonssikker), elektrisk |
Applikasjoner
| Industri | Applikasjoner | Funksjoner |
|---|---|---|
| Petrokjemisk | Råoljeforhold, reaktorfôrbytte | Kontroller nøyaktig blandingsforholdet for å forhindre koking |
| Energi og strøm | Dampavledning, kjelefôrvannssystem | Høy temperatur og høyt trykk (25MPA/550 grader) Pålitelig flytavskjæring |
| Skipsbygging | Ballast vannsystem, drivstoffolje rørledning | Kompakt design passer inn i liten hytteplass |
| Pharmaceutical Food | CIP -rengjøring av rørledning, steril medium distribusjon | Hele boringen har ingen død vinkel og oppfyller sanitærkravene |

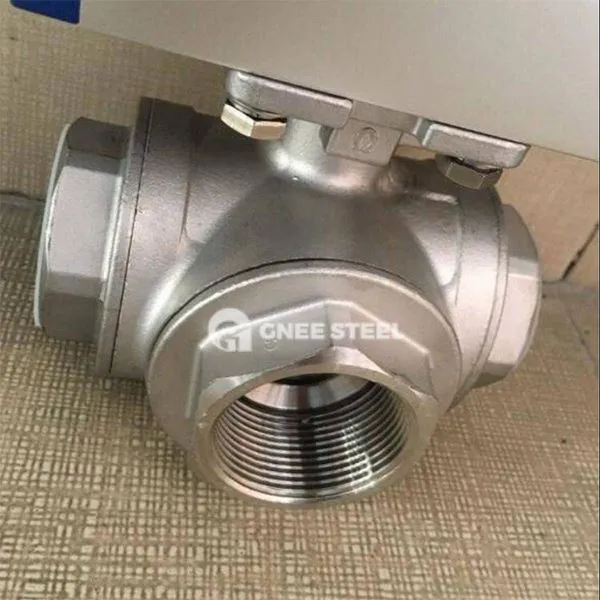

T port 3- veikventil
Fordeler
Multi-funksjonskontroll
En enkelt ventil kan realisere flyt avledning, sammenløp og reversering, forenkle rørledningsdesignen med 30%.
Lav strømningsmotstand og høy effektivitet
Design i full diameter, strømningsmotstandskoeffisient ≈ Rett rørseksjon, energisparing mer enn 15%.
Reliable Sealing
Fire-seters struktur er kraftbalansert, og tetningslivet økes med 3 ganger under høy temperatur/høyt trykk .
Toppmontert struktur, online erstatning av seler tar bare 30 minutter .
Emballasje og transportspesifikasjoner
Pakke krav
DN50 og under: Fuktsikre trekasse + flensbeskyttelsesdeksel;
DN50 og over: Frame -trekasse festet, ventil kropp suspendert for sjokkproof .
Transportasjonsetikett
Merk trykknivået, flytpilen og "skjøre sjokkfast" etiketten;
Legg ved materialrapport, testsertifikat og API -sertifiseringsdokumenter .
T-type treveis kuleventil løser kjernesmerter på middels distribusjon, høy temperaturforsegling og rombegrensning i komplekse rørsystemer gjennom strukturell innovasjon og streng testing .
