Myk sittende kuleventilbeskrivelse
Myk setekuleventil er en kuleventil som bruker ikke-metalliske elastiske materialer (for eksempel PTFE, nylon osv Strukturelle funksjoner, amerikanske standardspesifikasjoner og typiske applikasjoner er som følger:
Strukturelle funksjoner
Floating Seal Structure
Ballen beveger seg mot ventilsetet under trykket fra mediet for å danne en selvstrammende tetning . Det myke ventilsetet er elastisk deformert under trykk for å oppnå null lekkasje (tetningsnivået når ANSI B16.104 klasse VI);
Ventilsetematerialet kan være PTFE (korrosjonsbestandig), RPTFE (forbedret høy temperaturmotstand) og nylon (slitasje-motstandsdyktig) for å imøtekomme behovene til forskjellige medier .}}
Fire sikkerhetsdesign
Metallringen er innebygd i det myke tetningsventilsetet . Etter at det ikke-metalliske materialet er brent i en brann, kan metallringen fremdeles opprettholde en midlertidig tetning (i samsvar med API 607 brannsikker sertifisering);
Ventilstamme anti-blowout-struktur (ISO 5211 Standard) forhindrer tap av kontroll forårsaket av høytrykksmedium Impact .
Compact Valve Body
SMIST stål eller støpt stålventilkropp (for eksempel WCB-materiale) reduserer strømningsmotstanden, og designfallet med full diameter er nær nivået av rett rørseksjon;
Den bunnmonterte ventilstamdesignen forenkler vedlikehold og krever ikke demontering av hele ventilen .
Myk sittende kuleventilspesifikasjon
- Nominell størrelse: dn 15- dn200
- Kroppsmateriale: WCB, 304, 316, 316l
- Tilkoblingstype: Flens
- Trykkklasse: PN 16- PN4.0MPA
- Strukturtype: flytende kulekjerneventilkomponenter
- Sete: PTFE: -30 ~ 180c
- Ppl: -30 ~ 250c
- Kjernemateriale: 304, 316, 316l
- STEM Materiale: 304
- Gjeldende medium: Vann, olje, damp osv

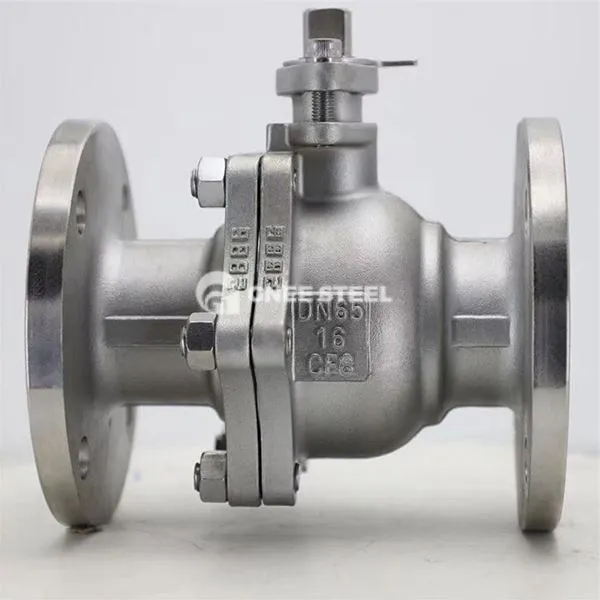

Myk sittende kuleventil
Fordeler
Zero lekkasjeforsegling: Den elastiske deformasjonen av det myke ventilsetet kompenserer for mikroskopisk ujevnhet og innser en toveis boble-nivå tetning; ULTRA-LOW strømningsmotstand og energisparing: Fulldiameter Flow Channel Design, væskemotstandskoeffisienten er bare 1/5 av portventilen i samme kaliber;
Høy åpnings- og lukkeeffektivitet: 90 graders rotasjon kan fullføre bryteren, og responstiden til den elektriske aktuatoren er mindre enn eller lik 5 sekunder;
Lavt vedlikeholdskostnad: Ventilsetet er modulært designet og krever ikke spesielle verktøy for erstatning .
Applikasjoner
Petrokjemisk: Kontroll Korrosive medier som svovelholdig råolje og etylen . Det brukes til å erstatte portventiler i maoming petrokjemisk etylenplante for å løse vannhammereffekten;
City Gas: Naturgassoverføring og distribusjonsrørledninger (klasse 600), eksplosjonssikker design oppfyller SIL2-sikkerhetsnivå;
Farmasøytiske stoffer og mat: Sterilt vann og løsningsmiddeltransport, PTFE -ventilseter oppfyller FDA -matkvalitetssertifisering;
Kraftsystem: Regulering av kjelefôrvann (mindre enn eller lik 200 grader), myke tetninger er motstandsdyktige mot hyppig åpning og lukking av slitasje;
Miljøvannsbehandling: Syre- og alkali-middel tilsetningssystem, korrosjonsresistente ventilseter forlenger levetiden med mer enn 3 ganger .
