pneumatisk 3 -veis ballventilbeskrivelse

Pneumatisk treveis kuleventil er en treveis kuleventil drevet av trykkluft. Den pneumatiske aktuatoren realiserer 90 graders rotasjon av ballen for å fullføre bytting, avledning eller sammenløp av middels strømningsretning. Dens kjernekategorier inkluderer:

‌L-type strømningskanal‌: Kobler to gjensidig vinkelrett kanaler for høyre vinkelbytte av middels strømningsretning (for eksempel innløp → Utløp A/B-bytte);
Strømningskanal av ‌T-type: Støtter tilkobling eller avkortning av tre ortogonale rørledninger, og kan samtidig realisere avledning, sammenløp og multi-veis strømningsregulering.

Kjernestruktur og tekniske parametere
‌Main Structure‌:
‌Valve Body Material‌: Rustfritt stål (304/316L), støpt stål, etc., Korrosjonsmotstand er egnet for kjemiske og marine miljøer;
‌ Sealing System‌:
Myk tetning (PTFE -ventilsete): lekkasjivå når vi, gjeldende temperatur -30-180 grad;
Metall hardt tetning: Totstand temperatur -196-450 grad, egnet for høye temperaturer og høye trykkforhold. ‌Pneumatisk aktuator‌:
Responstiden for sylinderstasjon er mindre enn eller lik 2 sekunder, og støtter 0. 4-0. 6MPA luftkildetrykk;
Ventilposisjoner (for eksempel elektro-pneumatisk posisjoner) kan installeres for å oppnå presis strømningsregulering og automatisk kontroll.
‌Tekniske parametere‌:
Nominell diameter: dn 15- dn300;
Trykkmotstandsnivå: Konvensjonell type 1. 6-6. 4MPa, tilpasset høyt trykk opp til 31,5MPa;
Tilkoblingsmetode: flens (dn 65- dn300), intern tråd (dn 15- dn50).

pneumatisk 3 -veis ballventilspesifikasjon

Punkt	3 veier P port T port rustfritt stål flenset pneumatisk dampkontrollkuleventil
Størrelsesområde	1/2 "~ 8", DN15 ~ 200
Skuespillmodus	Dobbelt skuespill, vårretur (enkelt skuespill)
Driftstrykk	1,6 ~ 6,4MPa
Luftforsyningstrykk	2,5 til 8 bar
Levetid	1, 000, 000 (1 million) ganger
Rotasjonsvinkel	90 grader ± 4 grad
Kroppsmateriale	SS304, SS316, SS316L
Kjernemateriale	SS304, SS316, SS316L
Tetningsmateriale	PTFE: -30 grad ~ 180 grad, ppl: -30 grad ~ 250 grad
Antall måter	3 -veis l port eller t port
Sluttforbindelse	Flensende ende
Gjeldende medier	Kontroll av vann, luft, gass, olje, væske
Valgfri aktivering	Handlever, elektrisk aktivert eller pneumatisk aktivert
Valgfritt tilbehør	Namur magnetventil, grensebryter, FRL, posisjonsindikator, manuell enhet
Søknad	Mat og drikke, vann og avløpsvann, ultra rent vann, avsalting, kjemisk, tekstil, farmasøytisk, masse og papir, gruvedrift, kjele og kraftindustri

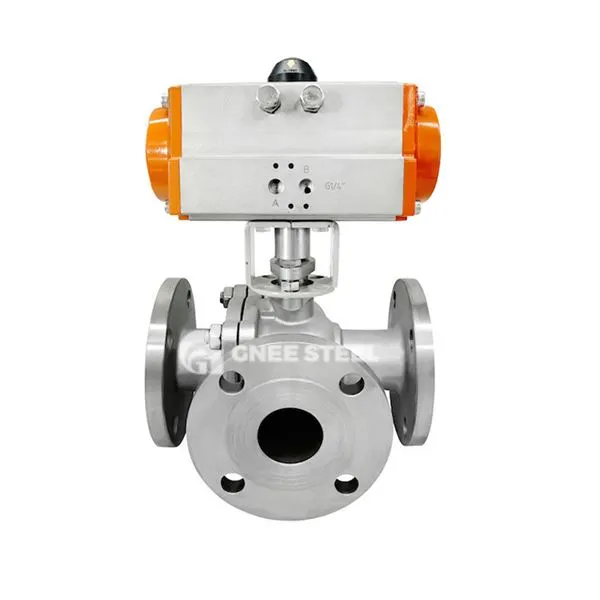

pneumatisk 3 -veis kuleventil

Applikasjoner og fordeler
Industrielt felt:
Kjemisk prosesskontroll: Multikanals mediumoverføring av reaktorer (for eksempel vekslende syre og alkalitransport);
Energisystem: Avkjølingsvannsfordeling av kjernekraftverk, høye temperaturer med damprørledningskonvergenskontroll;
Environmental Protection Engineering: Diverter Valve Group of Choad Renseanlegg, saltholdighetsregulering av avsaltningsutstyr for sjøvann.
Kjernefordeler:
Rask respons: Pneumatisk drivåpning og stengetid mindre enn eller lik 3 sekunder, egnet for høyfrekvente driftsscenarier;
Sterk korrosjonsmotstand: 316L rustfritt stålventil kropp har 3-5 ganger høyere kloridionkorrosjonsmotstand;
Høy hygienestandard: speilpolering (RA mindre enn eller lik 0. 8μm) oppfyller de aseptiske kravene til mat- og farmasøytiske industrier.
