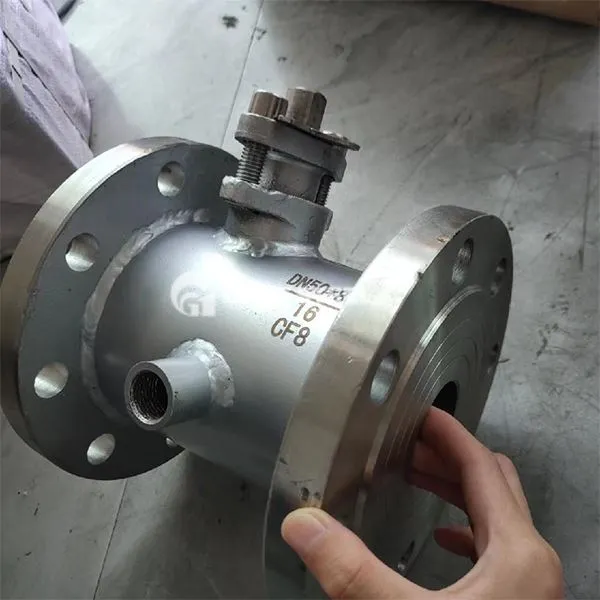

Redusert bore kuleventil

Redusert portkuleventil er en kuleventil med en indre kanaldiameter mindre enn diameteren på tilkoblingsrøret. Det reduserer volumet, reduserer kostnadene og øker strømningshastigheten ved å redusere strømningskanalen, samtidig som de beholder egenskapene til ballventilens raske åpning og lukking.
Strømningskanalinnløpsbredden er i samsvar med den nominelle diameteren på rørledningen, men den faktiske diameteren reduseres (for eksempel er strømningskanalens diameter på en DN50 redusert portkuleventil omtrent 38mm, tilsvarer DN40 -spesifikasjonen).
‌Core Structure‌

‌Ball og flytkanal‌: Vedta en redusert diameter design for å danne en "sammentrekning-ekspansjon" strømningstilstand og redusere strømningsmotstanden til mediet; ‌ Sealing Component‌: Ventilsetematerialet er for det meste PTFE eller metall hardt tetning for å sikre null lekkasje under høye trykkforhold; ‌ Konnejonsmetode‌: Støtteflens, tråd eller sveising (for eksempel redusert port sveiset kuleventil), tilpasset forskjellige rørledningskrav.

Fordeler‌
‌ Økonomisk og kompakt‌

Den reduserte strømningskanalen reduserer materialforbruket og produksjonskostnadene, og volumet er mindre, som er egnet for plassbegrensede scenarier;
Sammenlignet med kuleventiler med full boring, reduseres kostnadene med omtrent 30% under samme nominelle diameter. ‌ High-Pressure Sealing Performance‌

Den reduserte diameterutformingen reduserer trykkområdet til mediet på ballen, noe som forbedrer tetningspåliteligheten under høyt trykk (for eksempel klasse 300);
Metall harde tetning tåler høy temperatur på 450 grader og etsende medier.
‌Funksjonell skalerbarhet‌

‌ Insulation Type‌: Damp eller varmeoverføringsolje injiseres i jakken for å forhindre at medier med høy viskositet (for eksempel tung olje) størknet, egnet for petroleum og kjemiske transportsystemer; ‌LEAK-proof Design‌: Strømningshastigheten justeres ved avskjæring for å dekke behov for lavstrømningspresisjonskontrollbehov, lite utstyr, etc.



Redusert bore kuleventil



Applikasjoner
Lavtrykkstapstrømningskontroll‌
Gjelder for scenarier der strømningsbehovet er lavere enn designkapasiteten til rørledningen (for eksempel kjølingssirkulasjonssystemer, reagensleveringsrørledninger), og unngår ressursavfall.
‌ Høyt trykk og tøffe mediemiljø‌

Hydrauliske systemer med høyt trykk, damprørledninger og andre scenarier som krever høy forsegling for å redusere risikoen for lekkasje;
Kutt av partikler og medier med høy viskositet (for eksempel kloakk, masse) for å forhindre tilstopping av ventilkroppen.
‌Space-begrensede scenarier‌

I kompakt utstyr eller tette rørledningsoppsett reduseres volumet for enkel installasjon.
