kuleventilflensende endebeskrivelse
Flens endekuleventil er en kuleventil som er koblet til rørledningssystemet gjennom en flensforbindelse. Kjerneåpningen og den lukkende delen er en ball med et sirkulært gjennom hull, som kan oppnå full åpen/nær kontroll av mediet gjennom en 90 graders rotasjon.
Kjernekomponenter
Valve kropp og flens: flensenden vedtar en standardflens (for eksempel ANSI, DIN) for å sikre en fast forbindelse med rørledningen og lette installasjon og demontering; Ball og ventilsete: Ballen er for det meste laget av rustfritt stål eller legering, og ventilsetet vedtar PTFE eller metall hardt tetning, som er egnet for høyt trykk, høy temperatur og etsende medier; Valve stam og aktuator: Den støtter manuell (håndtak) eller automatisk (pneumatisk/elektrisk) stasjon, og overfører dreiemoment til ballen for å fullføre åpnings- og lukkingsaksjonen.
Arbeidsprinsipp
Opening og lukkemekanisme
Ballen roteres 90 grader ved å rotere ventilstammen, slik at ballens gjennomgående hull er på linje med rørledningen (helt åpen) eller vertikal (helt lukket), for å oppnå middels flyt eller avskjæring.
Flensforbindelse sikrer tettheten mellom ventil og rørledning for å unngå lekkasje av medium.
Kjernefunksjoner
lave strømningsmotstand og høy forsegling
Design med full boring gjør væskemotstanden nær den rett rør, noe som reduserer trykktapet;
PTFE -ventilsetet oppnår null lekkasje ved romtemperatur, og metallhard tetning har en temperaturmotstand på opptil 450 grader , egnet for tøffe arbeidsforhold.
lett drift og holdbarhet
9 0 grad Rask åpning og lukking, kan driftstiden være så kort som 0.05 sekunder, noe som er bedre enn multi-sving roterende ventiler som portventiler og stoppventiler;
Den modulære strukturen støtter raskt vedlikehold, og levetiden kan nå titus av tusenvis av åpninger og stenginger.
Wide tilpasningsevne
Flensenden er kompatibel med en rekke internasjonale standarder (for eksempel GB, HG, JIS) og er egnet for forskjellige rørledningssystemer;
Den kan håndtere væsker, gasser, damp og partikkelholdige medier (for eksempel kloakk og masse).
kuleventilflensende spesifikasjon
- Størrelse: 1/2 '' - 4 ''
- Utblåsningssikring
- Fin støping
- Full port
- ISO monteringspute
- Ansikt til ansikt: ANSI B16.10 / JIS B2002 / DIN PN 16-40
- Anti-brann design tilgjengelig ACC: API607
- Flensstandard: ASME 16.5 / JIS B2220 / DIN 2633
- Design samsvarer ASME B16.34
- Inspeksjon og test: API 598

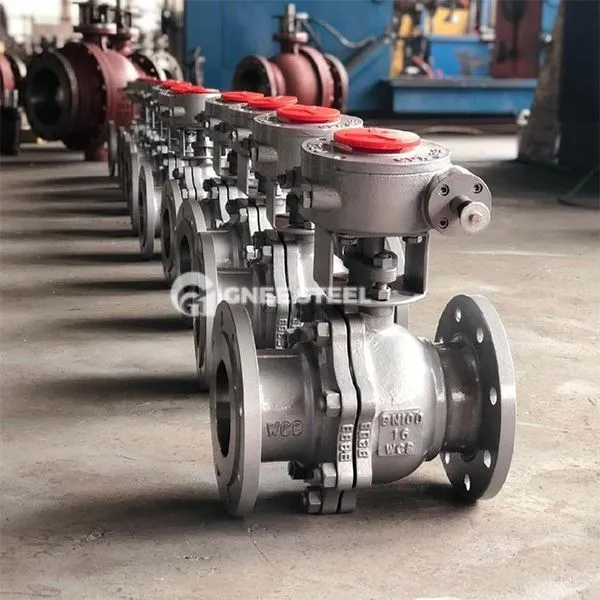

kuleventilflensende slutt
Applikasjoner
Oil og gass
Nødavstengning av olje- og gassrørledninger, kontroll av tilgang til lagringstanker, motstand mot høyt trykk (klasse 300) og hydrogensulfidkorrosjon.
Kjemisk og farmasøytisk
Reaktormaterialeisolering, sterk syre og alkalisk middels transport, oppfyller krav til sanitærforsegling.
Vannbehandling og miljøvern
Kloakkbehandlingssystemets åpning og lukking, fast partikkelvæskekontroll, for å forhindre jamming av ventil.
Energi og elektrisitet
Rask avstengning av kjeledampledninger og gassoverføringssystemer, egnet for høye temperaturer og høye trykkforhold
