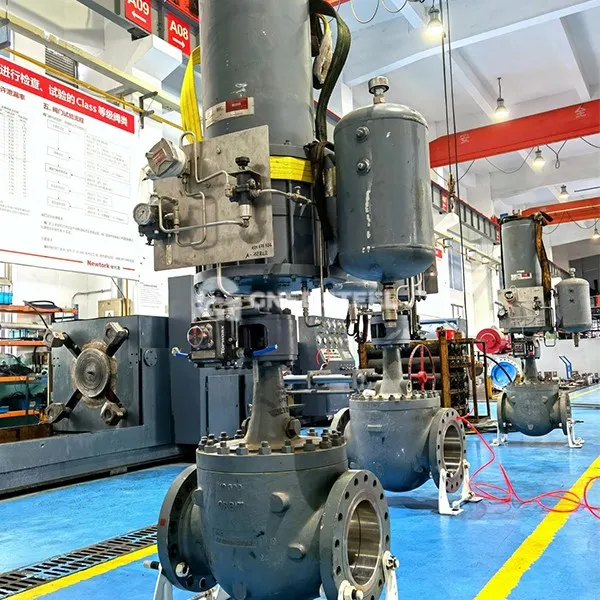

Orbit ballventil

Orbital kuleventil er en slags ventil som åpnes og lukkes ved å rotere ballen og bevege seg opp og ned med ventilstammen, ballen har en indre orbitalstruktur, ballen løsner først fra ventilsetet og roterer deretter under drift for å unngå friksjon på tetningsoverflaten, som er egnet for de alvorlige arbeidsforholdene med høy temperatur og høytrykk, partikler.

Strukturelle komponenter

Ball: Kjerneåpningen og lukkende deler, overflaten av speilpolering, den indre sporstrukturen for å oppnå friksjonsfri rotasjon.
Ventilkropp: Hovedstrukturen, ved bruk av korrosjonsbestandige materialer med høy styrke (for eksempel karbonstål, rustfritt stål), for å sikre generell stabilitet og tetning.
STEM: Kobler aktuatoren med ballen, og driver ballen for å løfte og rotere gjennom spiralsporet eller vinkelplanet.
Tetningsenhet:
Kileforseglingsstruktur: Stammen bruker mekanisk kraft for å presse ballen til setet, tetningsytelsen påvirkes ikke av trykkforskjellen.
Sete: Metall- eller polymermateriale (for eksempel PTFE) kan brukes, en del av designen innebygd fjær for å forbedre tetningsadaptabiliteten.
Hjelpekomponenter: Begrensere, antistatiske enheter, selvrensende løpere og så videre.

Nominelt press: Pn1.6 ~ 25. 0 mpa;

Nominell diameter:Dn25 ~ 600mm;

Driftstemperatur:F type 29 grader ~ 200 grader; Y Type 29 grader ~ 600 grader;

Gjeldende medier:Petroleum, oljeprodukter, naturgass, vann og andre medier.

Funksjoner og fordeler

Friksjonsfri åpning og lukking: Ballen kobles fra ventilsetet før du roterer, og unngår slitasje av tetningsoverflaten og forlenget levetid.
Selvrensende funksjon: Fluid passerer jevnt langs ballen 360 grader, og skyllende urenheter fra tetningsoverflaten, og reduserer behovet for vedlikehold.
Pålitelig tetning: Kileformet mekanisk kompresjonsdesign, tetningsytelse påvirkes ikke av svingninger i medietrykk.
Lav driftsmoment: Spesiell stilk og jernbanestrukturdesign, manuell drift er lett og egnet for automatiseringskontroll.
Brannsikkerhet: Brannbestandig struktur i samsvar med API-standarder, kan fremdeles opprettholde forseglingsintegriteten i tilfelle brann.
Online vedlikehold: Toppmontert design støtter direkte demontering av panseret for å erstatte interne deler, og reduserer driftsstansen.



Gnee Orbit Ball Valve



Bruksområder av bane kuleventil

• Olje og gass: Langdistanse rørledninger, brønnhodeinstallasjoner, flytende naturgass (LNG) -systemer.
• Kjemisk og elektrisk kraft: Sterke etsende medier (syre, alkali), damprørledning med høy temperatur.
• Miljøvern og kommunal: avløpsbehandling, oppvarmingsnett.
• Metallurgi og energi: kullgassifisering, industriell gassoverføring.

• Tilpasningsevne til alvorlige arbeidsforhold: tåler høye temperaturer på 550 grader, 42MPa høyt trykk og partikkelholdige medier, stabil ytelse.
• Lang levetid og lave vedlikeholdskostnader: Friksjonsfri drift og selvrensende funksjoner reduserer slitasje på en betydelig måte, og reduserer driftsstans for vedlikehold.
• Bi-retningsavsetning og sikkerhet: Støttende toveis trykk, brannsikker design for å sikre sikkerhet i ekstreme miljøer.
• Økonomisk og effektiv: kompakt struktur, praktisk drift, den generelle kostnadseffektive enn tradisjonelle port- eller klodeventiler.
