Beskrivelse av kuleventil av skive Type
Wafer kuleventil er en industriklaff som kontrollerer væskestrømmen ved å rotere ballen. Kjernen består av en sfærisk ventilkjerne og en ventillegeme.
Arbeidsprinsipp: Når ballen roterer 90 grader, er ballkanalen på linje med ventilkanalen for å oppnå full åpning, og den er helt lukket når den roterer til den vertikale posisjonen;
Strukturelle funksjoner:
Wafer Connection: Den er klemt og fikset av to rørflenser, uten ekstra bolter, med en kompakt struktur og lett vekt;
Tetningsdesign: PTFE eller metallventilsete brukes, lekkasjehastigheten oppfyller ISO 52 0 8 -standarder, og er egnet for høytrykk (PN1.0 ~ 2,5MPa) og høy temperatur (opptil 300 grader) arbeidsforhold.
Spesifikasjon av kuleventil av skivetype
|
punkt |
verdi |
|
Søknad |
General |
|
Portstørrelse |
Dn 25- dn200 |
|
Garanti |
1 år |
|
Makt |
Hydraulisk |
|
Temperatur på media |
Normal temperatur |
|
Merkenavn |
Gnee |
|
Struktur |
BALL |
|
Media |
Vann |
|
Tilpasset støtte |
OEM, ODM, OBM |
|
Kroppsmateriale |
CF8 (SS304)/CF8M (SS316)/WCB |
|
Arbeidstemperatur |
-20 grad ~ 230 grad |
|
Standard |
GB/API |
|
Arbeidstrykk |
PN10 ~ PN40 |
|
Produktnavn |
GOD KVALITET TYPE FLANGE BALL VALV |
|
Opprinnelsessted |
Henan |
|
Forbindelse |
Flensen ender |
|
Størrelse |
Dn 25- dn200 |
|
Pakking |
Standard pakking |
|
Moq |
50pcs |

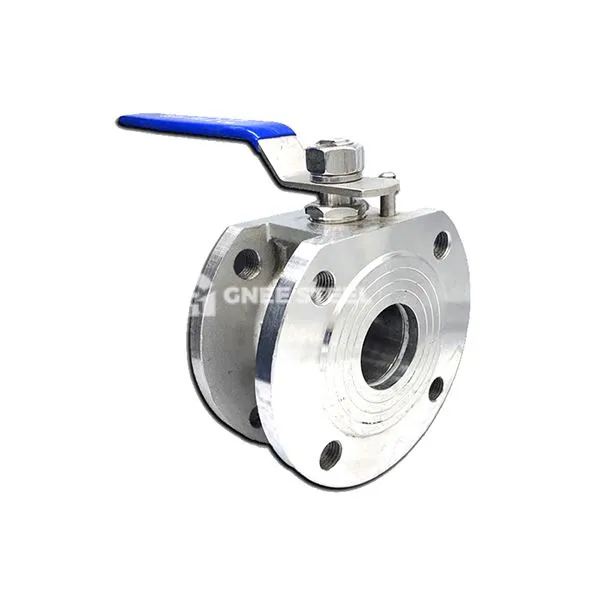

kuleventil av wafer -type
Applikasjoner
Kjemisk og petrokjemisk: kontrollsyre og alkali media, etsende væsker, egnet for 316L rustfritt stålventil kropp og PTFE -tetninger;
Elektrisitet og energi: Høyt temperatur damprørledningsavskjæring, trykkmotstandsnivå kan nå klasse 300;
Mat og farmasøytisk: sanitærpolering (ra mindre enn eller lik 0. 4μm), oppfyller krav til aseptisk fylling;
Miljøvern og avløpsbehandling: Slam, avløpsregulering av avløpsvann, antiklogging.
Valg og vedlikeholdspunkter
Utvelgelsesparametere
Trykknivå: Konvensjonell tilpasning PN1. 0 ~ 2.5MPA, metallhardt forsegling er valgt for høytrykksscener;
Mediekompatibilitet: Korrosive medier må velge korrosjonsbestandig legering (for eksempel Hastelloy) ventilkropp;
Stasjonsmodus: Manuell (håndhjul), pneumatisk eller elektrisk, valgt i henhold til driftsfrekvensen. Vedlikeholdsspesifikasjoner
Installasjonskrav: Flens sentreringsavvik mindre enn eller lik 0. 5mm for å unngå ujevn kraft på tetningsoverflaten;
Seal Vedlikehold: Kontroller ventilsetets slitasje hver 6. måned, og tilsett regelmessig fett under høye temperaturforhold;
LEAKAGE Detection: Bruk 0. 6MPA lufttrykk for å opprettholde trykkprøven, og lekkasjemengden mindre enn eller lik 100 ppm er kvalifisert.
