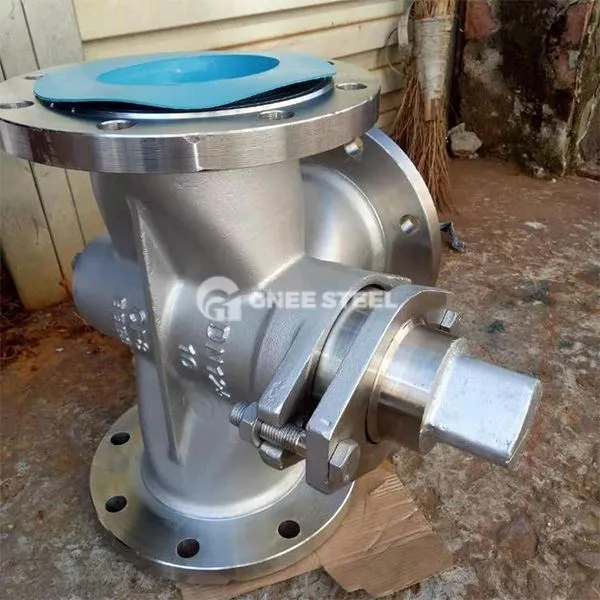

Ermet type myk tetningspluggventilbeskrivelse
Hylse-type pluggventil er en ventil som oppnår forsegling gjennom en hylse-type hylingsstruktur. Kjernefunksjonen er at den bruker en elastisk bøsning av mykt tetningsmateriale (for eksempel PTFE, F46, PVDF, etc.) kombinert med en metallventillegeme, som er egnet for toveis tetningskrav til etsende, høy renslighet eller partikkelholdige medier.
Selve design: Ventilkroppen og pluggen er koblet sammen med en hylse-type hyl, og tetningsoverflaten rundt hylsen danner en 360 graders ensartet kraft for å redusere lokal spenningskonsentrasjon;
Soft tetningsmateriale: Bussingen er laget av korrosjonsresistent polymer (for eksempel PTFE) og kan tilpasse seg det middels temperaturområdet -29 grad til 180 grader.
Strukturelle trekk og tetningsmekanisme seleve hylstruktur double-channel groove tetningsring: Under rotasjonen av pluggen øker tetningstrykket mellom tetningsparene gradvis, og null lekkasje oppnås når det er helt åpent/helt lukket; Metal leppebeskyttelse: Den ytre periferien til hylsen er utstyrt med en 360 graders metallleppe for å fikse ferrulposisjonen og forhindre middels akkumulering, samtidig som den gir selvrensende funksjon.
Dynamisk tetningsoptimalisering
Lav friksjonsåpning og lukking: Friksjonskoeffisienten mellom pluggen og hylsen er liten når pluggen roterer, og det myke tetningsmaterialet har selvblubberende egenskaper, som er egnet for hyppige driftsscenarier;
Bidirectional tetningsevne: Mediet kan strømme i begge retninger, og installasjonsretningen er ikke begrenset, noe som er spesielt egnet for rørledningssystemer under komplekse arbeidsforhold.
Hylse type mykt tetningspluggventilspesifikasjon
|
INGEN.
|
Delnavn
|
Materiale
|
|
1
|
Kropp
|
ASTMA 216- WCB, ASTM A 217- WC1, WC6, WC9, C5, ASTM A 351- CF8, CF8M, CF3, CF3M
|
|
2
|
Støpsel
|
ASTMA 216- WCB, ASTM A 217- WC1, WC6, WC9, C5, ASTMA 351- CF8, CF8M, CF3, CF3M
|
|
3
|
Ermet (sete)
|
PTFE, RPTFE, PPL, PEEK, Nylon
|
|
4
|
Pakning
|
Fleksibel grafitt+rustfritt stål, PTFE
|
|
5
|
Panseret
|
ASTMA 216- WCB, ASTMA 217- WC1, WC6, WC9, C5, ASTMA 351- CF8, CF8M, CF3, CF3M
|
|
6
|
Pakking
|
Ptfe
|
|
7
|
Bolt
|
ASTMA 193- B7, A 320- B8, A 193- B8M
|
|
8
|
Nøtt
|
Astma 194-2 h, a 194-8, a 194-8 m
|
|
9
|
Kjertel
|
ASME A 216- WCB, ASME A 217- WC1 WC6 WC9, C5, ASMEA351 CF8, CF8M, CF3, CF3M
|
|
10
|
Justering av pakning
|
ASTMA 193- B7, A 320- B8, A 193- B8M
|
|
11
|
Skiftenøkkel
|
ASTMA216 WCB
|
|
12
|
Justerende pute
|
SS304, SS316
|
|
13
|
Pakkepute
|
SS304, SS316
|
Fordeler
| Vilkår | Tradisjonell hard tetningspluggventil | Ermet type myk tetningspluggventil |
|---|---|---|
| Tetningsytelse | Avhengig av metallkontakt, mottakelig for middels korrosjon | Elastisk mykt tetning har høy passform, lekkasjate mindre enn eller lik 0. 01% |
| Gjeldende medier | Hovedsakelig rene væsker og gasser | Motstandsdyktig mot tyktflytende, partikkelformige og etsende medier |
| Vedlikeholdskostnader | Hele ventilkjernen må byttes ut etter slitasje. | Bare den myke tetningsbrossingen må byttes ut, noe som reduserer vedlikeholdskostnadene med 30% |
GNEE SLEED Type Myk tetningspluggventil
