Produktbeskrivelse

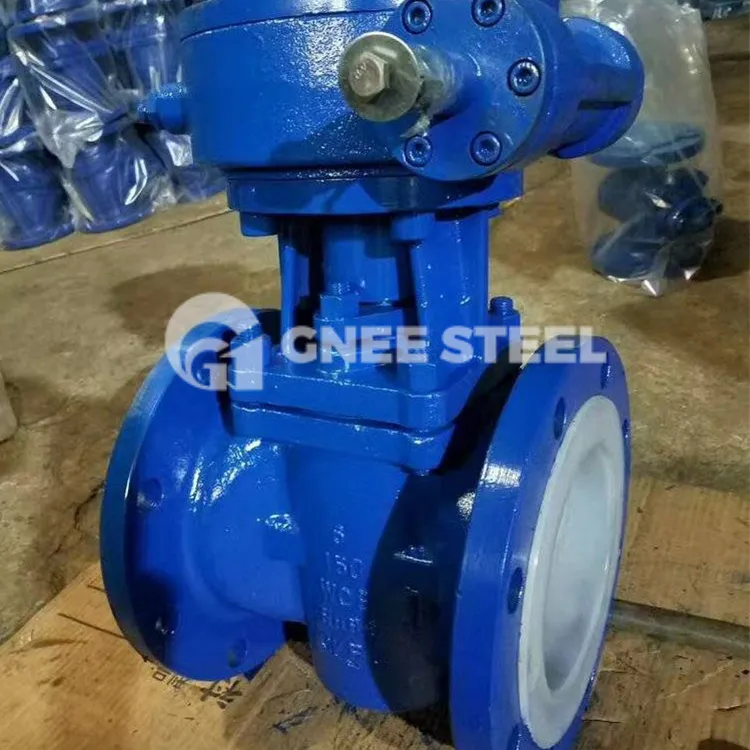

Ikke-smurte pluggventiler inneholder en polymerhusforing eller -hylse installert i ventilhusets hulrom.

Ikke-smurte pluggventiler har en konisk eller konisk form som fungerer som en kile og presser polymerhylsen mot kroppshulen. Bruken av en hylse reduserer friksjonen mellom pluggmekanismen og kroppen.

Ventilstørrelse	1/4-30
Trykkklasse	150-1500LB
Materialer	WCB.CF8.CF8M.CF3M.CN7M.M35-1.
Design og produksjonsstandarder	API 598 (null lekkasje), API 6D
Ansikt til ansikt standarder	ASME B 16.10,
Standarder for flensdimensjoner	ASME B 16.5, ASME B16.47
Trykkteststandarder	API 598 (null lekkasje), API 6D
Brannsikkerhetsteststandarder	API607 JB/T6899
Fugitive utslipp	GB/T26481-2011
NACE	NACE-MR-0175
Ventiloperatøralternativer	Håndhjul, snekkegir, elektrisk aktuator, pneumatisk aktuator
Avstengningsklasse	API 598 (null lekkasje), API 6D
Kjede	Full boring
Prosesstilkoblingstyper	RF FF TG SW BW NPT

Gas plug valves

Egenskaper til ikke-smurt hylsepluggventil

1. Klemmen myk tetning ikke-smurt hylse plugg ventil har en rimelig struktur, pålitelig forsegling, utmerket ytelse og vakkert utseende.

2. Tetningen av den ikke-smurte hylsepluggventilen oppnås ved at dekkplaten klemmes. Unik 360 graders metallleppe beskytter den faste klemhylsen.

3. Ikke-smurte hylsepluggventiler har ingen opphopning av medium i hulrommet.

4. Metallleppen gir en selvrensende funksjon når kranen roterer, noe som er egnet for klissete og avleiringsutsatte arbeidsforhold.

5. Den smørefrie hylsepluggventilen har toveis strømning, noe som gjør den enklere å bruke og installere.

6. Delmaterialer og flensstørrelser kan med rimelighet velges i henhold til faktiske arbeidsforhold eller brukerkrav for å møte ulike tekniske behov.

Gas plug valve

Ikke-smurt hylsepluggventil Dimensjoner (mm)

Klasse 150Lb
Størrelse	tomme	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF	mm	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Vekt	Kg	8.5	9.5	10.5	12	14	18	22	26	40	60	70	130	219	381	570

Klasse 300Lb
Størrelse	tomme	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF, BW	mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Vekt	Kg	9.5	10.5	12	14	16	20	24	29	53	75	85	185	230	390	550

Klasse 600Lb
Størrelse	tomme	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF, BW	mm	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Vekt	Kg	11	13	17	20	23	27	31	36	72	98	141	245	330	515	710

Klasse 900Lb
Størrelse	tomme	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14
L-RF	mm	229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H	mm	110	115	115	135	140	150	165	180	380	460	520	580	620	680	760
W	mm	175	175	175	220	280	305	350	405	300	300	320	320	350	380	450
Vekt	Kg	13	16	21	24	28	32	40	47	91	117	165	285	420	610	860
