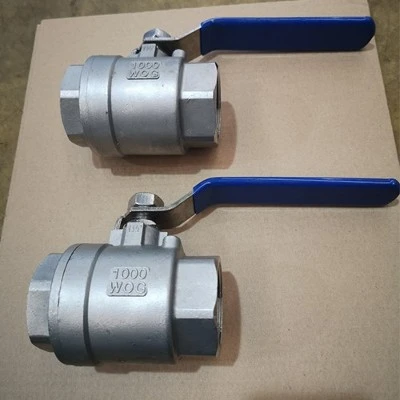

Den to-innvendige kuleventilen er en kuleventil som består av to ventilhus forbundet med gjenger. Den har en innvendig gjengedesign og oppnår full åpning eller full lukkingskontroll av væske ved å rotere kulen 90 grader. Det nominelle trykkområdet til denne ventilen er 1,6-6,4 MPa, det gjeldende temperaturområdet er -20 grader til 350 grader, og den kan transportere vann, olje, gass og etsende væsker. Ventilhusmaterialet kan være rustfritt stål, karbonstål, etc., og tetningsdelene er vanligvis laget av polytetrafluoretylen eller elastiske materialer. Den støtter flere gjengestandarder som G/NPT/BSPT og kan utvides til stumpsveising, muffesveising og andre tilkoblingsformer [3]. Noen modeller er utstyrt med en omvendt tetningsventilstamme og ISO-standardbrakett for å forhindre unormal trykkøkning og tilpasse seg spesielle installasjonskrav.
Strukturelle egenskaper
To-design
Sammensatt av et ventilhus og et ventildeksel, forbundet med bolter eller flenser, er denne utformingen kompakt, liten i størrelse og enkel å installere og vedlikeholde. Sammenlignet med en kuleventil i ett-stykke, forbedrer to-designen tetningsytelsen og reduserer risikoen for lekkasje gjennom pakkboksstrukturen.
Intern trådtilkobling
Begge ender av ventilen bruker innvendige gjenger (som G, NPT, BSPT, etc.), som tillater direkte tilkobling til de ytre gjengene på rørledningen uten ekstra flenser eller sveising. Egnet for rørsystemer med liten-diameter (vanligvis DN15-DN50).
Sfærisk struktur
Kulen har en design med full-boring uten døde hjørner, noe som resulterer i lav strømningsmotstand og evnen til å transportere væsker med høy-viskositet eller medier som inneholder partikler. Kuleoverflaten er herdet (f.eks. forkromning, nitrering), noe som gir høy slitestyrke og forlenger levetiden.
Tetningsmateriale
Tetningsringen er laget av polytetrafluoretylen (PTFE) eller elastiske materialer (som gummi), som er -korrosjonsbestandige, selv-smørende og har lav friksjon med kulen, noe som sikrer en pålitelig tetning. Noen modeller er utstyrt med en toveis tetningsstruktur for å forhindre tilbakestrømning og lekkasje.
Arbeidsprinsipp
Åpningsprosess
Roter håndtaket mot klokken (eller med en pneumatisk/elektrisk aktuator). Ventilspindelen driver ballen vekk fra ventilsetet. Etter å ha rotert 90 grader, er ballens passasje parallell med rørledningen, slik at væsken kan strømme.
Avslutningsprosess
Drei håndtaket med klokken. Ventilspindelen skyver ballen mot ventilsetet. Etter å ha rotert 90 grader, er ballens passasje vinkelrett på rørledningen, og avskjærer væskestrømmen. Noen modeller utvider kulen litt på slutten av lukkeprosessen ved å bruke et kileformet-hode på ventilstammen, noe som forbedrer tetningen.
Ytelsesfordeler
Pålitelig forsegling
Toveis tetningsstruktur + elastisk ventilsete, egnet for høyt-trykk og høye-temperaturforhold, lav lekkasjerate (kompatibel med API 598-standarden).
Enkel betjening
90 graders rotasjon oppnår full åpning/lukking, lavt dreiemoment, støtter manuelle, pneumatiske og elektriske drivmetoder, og kan fjernstyres.
Sterk korrosjonsbestandighet
Materialealternativer for ventilhus inkluderer rustfritt stål (304/316L), karbonstål, etc. Tetninger er motstandsdyktige mot syrer og alkalier, egnet for korrosive miljøer som kjemiske anlegg og sjøvannsbehandling.
Lav vedlikeholdskostnad
Enkel struktur, enkel demontering og montering, rask utskifting av tetning, ingen spesialverktøy kreves.
Søknader
Petrokjemisk industri
Kontrollere avskjæring og distribusjon av medier under olje- og gassutvinning, transport og lagring; kan tilpasses høy temperatur, høyt trykk og korrosive forhold.
Vannbehandling
Brukes i urbane vannforsynings- og drenerings- og kloakkbehandlingssystemer for å regulere vannstrømmens retning og forhindre tilbakestrømning av kloakk.
Metallurgisk industri
Transport av høy-temperatur smeltet metall, kjølevann og andre medier; motstandsdyktig mot høye temperaturer og-slitasje.
Lett industri og papirproduksjon
Kontrollere viskøse væsker som masse og kjemikalier; full-sfærisk design reduserer tilstopping.
Kjøleskap og klimaanlegg
Regulering av kjølemiddelstrømmen; kan tilpasses til miljøer med lav-temperatur (noen modeller tåler temperaturer under -20 grader).
