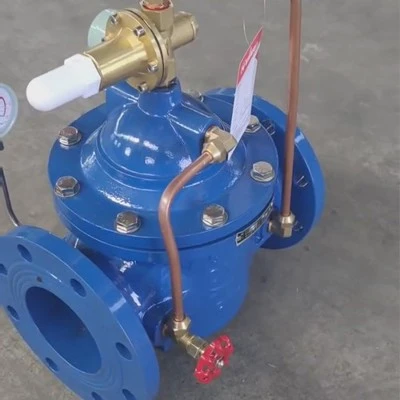

Den patenterte membrantrykkreduksjonsventilen bruker en stempel- eller pilot--betjent struktur, justerer innstilt trykk via fjærkompresjon, og har doble funksjoner for å redusere dynamisk og statisk trykk. Standard nominelle trykk varierer fra 0,6 til 16,0 MPa, og ventilhusmaterialer inkluderer rustfritt stål, støpejern og kobberlegeringer for å dekke ulike mediekrav. Under installasjonen er det nødvendig med et filter, og ventilhusets retning må være på linje med væskestrømningsretningen. For brannsikringsanlegg er det nødvendig med ekstra avløpsanlegg, og for varmtvannsanlegg må det iverksettes tiltak for å hindre sirkulasjonstrykkubalanse. Avhengig av rørdiameteren, brukes en rett-linjestruktur for rør under 50 mm, mens en pilot-drevet design anbefales for rør mellom 50-100 mm. I høyhus kan en parallell konfigurasjon med varierende rørdiameter brukes for å opprettholde trykkstabiliteten.
Arbeidsprinsipp
Trykkføling og tilbakemelding
Ventilen registrerer innløpstrykket gjennom innebygde-fjærer, membraner eller stempler, og justerer fjærforspenningen eller ventilkjerneåpningen via en reguleringsmekanisme (som et håndhjul eller skrue).
Dynamisk balansering
Når innløpstrykket endres, justerer ventilkjernen automatisk sin posisjon, og endrer væskepassasjeområdet for å opprettholde et stabilt utløpstrykk. For eksempel:
Når innløpstrykket øker, beveger ventilkjernen seg nedover, og begrenser utløpspassasjen og reduserer trykket;
Når innløpstrykket synker, beveger ventilkjernen seg oppover, og utvider utløpspassasjen og opprettholder trykket.
Funksjoner
Justerbarhet
Utløpstrykket kan stilles inn manuelt via en ekstern knott eller håndtak for å tilpasses ulike driftsforhold (f.eks. justerbar fra 0,1 MPa til 6 MPa).
Høy-presisjonskontroll
Ved å bruke en presisjonsfjær eller et hydraulisk tilbakemeldingssystem, kontrolleres trykksvingninger vanligvis innenfor ±5 %.
Automatisk trykkstabilisering
Ingen kontinuerlig manuell intervensjon er nødvendig; den reagerer i sanntid-på endringer i innløpstrykket, og opprettholder et konstant utløpstrykk.
Strukturelt mangfold
Vanlige typer inkluderer:
Direkte-virkende: Stoler på en fjær og membran for å balansere trykk direkte; egnet for applikasjoner med lavt-trykk (f.eks. husholdningsgass).
Pilot-betjent: Styrer hovedventilen via en pilotventil; egnet for applikasjoner med høyt-trykk eller høy-strøm (f.eks. industrielle rørledninger).
Søknader
Sivil sektor
Gasssystemer: Regulerer innløpstrykket til gassovner og varmtvannsberedere for å forhindre ustabile flammer eller skade på utstyr.
Vannforsyningssystemer: Kontrollerer vanntrykket i-høyhus for å forhindre vannslag eller rørbrudd.
Industrisektoren
Steam Pipelines: Stabiliserer damptrykket for å sikre effektiviteten til varmeutstyr.
Hydrauliske systemer: Beskytter presisjonskomponenter (som hydrauliske sylindre) mot støt med høyt-trykk.
Kjemiske prosesser: Opprettholder stabilt trykk i reaksjonsbeholdere for å sikre produksjonssikkerhet.
Spesielle scenarier
Brannbeskyttelsessystemer: Sørg for at sprinklerhoder fungerer ved innstilte trykk.
Laboratorieutstyr: Sørg for en stabil gass- eller væskeforsyning for presisjonsinstrumenter.
