V-Portkuleventil

A V-port kuleventiler en spesiell type kuleventil, dens kjernetrekk er det V-formede hakket i strømningspassasjen til ventilkjernen (kulen). I motsetning til vanlige kuleventiler med full- eller redusert-hull, gir den V--formede hakkdesignen denne ventilen overlegen ytelse i strømningsregulering.

Når ventilen åpnes, mens ventilspindelen roterer kulen, justeres det V--formede hakket gradvis med rørets strømningspassasje, noe som forårsaker at tverrsnittsarealet som væsken passerer gjennom endres lineært eller med en lik prosentandel, og dermed oppnås presis kontroll av middels strømningshastighet. Denne egenskapen gjør kuleventiler av typen V- mye brukt i industrielle systemer som krever presis regulering, for eksempel i kjemisk industri, papir, vannbehandling, kraft og metallurgisk industri.

GNEE Group har produsert ventiler i 18 år og har levert ventilløsninger til kunder i mer enn 150 land og regioner rundt om i verden.Tilpass ventilen din – Start designkonsultasjon!

V-Tekniske parametere for portkuleventil

Størrelse: DN25~ DN500 (1" ~ 20")
Trykk: ANSI 150LB ~ 900LB
Tilkoblingsformer: Flenstilkobling
Materiale: A216-WCB, A351-CF8, A351-CF8M
Emballasje: PTFE, fleksibel grafitt
Trykktemperaturnivå: -20 ~ 350 grader

V-port kuleventil funksjoner

V-formet hakkdesign

AV-formet hakk er dannet på den ene siden av kulekjernen, og skaper en kileformet-skjæreffekt med metallventilsetet. Når kulekjernen roterer, endres strømningsområdet mellom det V--formede hakket og ventilsetet kontinuerlig, og oppnår strømningsregulering. Denne utformingen gir ventilen selvrensende-evne, kuttes av fibrøse urenheter og forhindrer medieakkumulering.

Fast ballstruktur

Den faste kuledesignen forhindrer at ballen beveger seg med trykk, reduserer friksjon og slitasje og forlenger levetiden. Ventilsetet er fjærbelastet-, noe som sikrer pålitelig tetning med en lekkasjehastighet på mindre enn eller lik 10⁻⁶ × nominell strømningskoeffisient.

Eksentrisk struktur og herdende behandling

Noen modeller (som V1000V hard-forseglet eksentrisk V-regulerende kuleventil) har en eksentrisk design. Kulekjerneoverflaten er behandlet med hardforkromning, ionitrering eller supersonisk sprøyting for å forbedre overflatens hardhet og forbedre slitestyrken og korrosjonsbestandigheten.

V-kuleventiltegninger tilpasset Saudi-kunder

V-port kuleventil Hoveddimensjoner:

Flensdimensjoner – PN16 (nasjonal standard)

V-port kuleventil Ytelsesfordeler

Nøyaktig kontrollevne

Strømningskarakteristikken er omtrent lik prosentandel, med et justerbart forhold fra 100:1 til 300:1, noe som gir nøyaktig kontroll over et bredt spekter av driftsforhold. For eksempel, i den farmasøytiske industrien, sikrer den konstant væskestrøm for å møte strenge doseringskrav.

Lav motstand og høy strømningskapasitet

Det strømlinjeformede ventilhuset reduserer væskemotstanden og gir høy strømningskapasitet, noe som muliggjør økonomisk drift med mindre ventilstørrelser. Samtidig reduserer den doble-lagerstrukturen startmomentet, noe som sikrer følsomhet og mekanisk stabilitet.

Mediemotstand
Egnet for medier som inneholder fibre, små faste partikler og slam, slik som masse, kloakk og mineralslurry. Skjærkraften til det V-formede hakket forhindrer effektivt tilstopping og unngår ventilstopp.

Forsegling og pålitelighet

Den harde metallstrukturen kombinert med det elastiske belastningstrykk-assisterte forseglingssetet sikrer lang-forseglingsytelse. Ventilhuset er en integrert struktur med høy stivhet, noe som reduserer risikoen for ekstern lekkasje, og driften er upåvirket av rørledningstrykket.

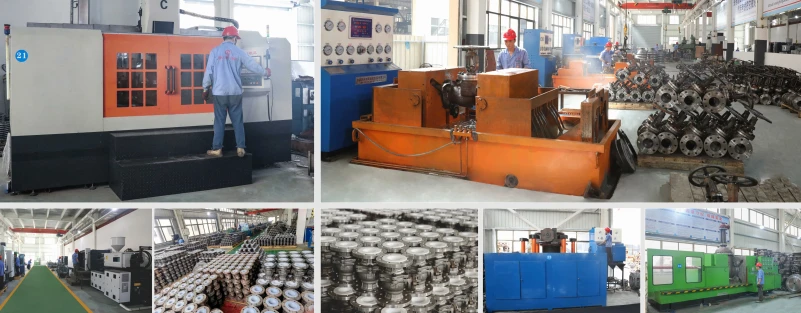

V-port kuleventil fabrikk
