Stempeltype regulerbar trykkreduksjonsventil tilbyr innløpstrykk på opptil 25 bar og et justerbart utløpstrykkområde på 0,5-5,5 bar. Nominelle diametre varierer fra DN25 til 800 mm, og tilkoblingstyper inkluderer gjengede og flensede alternativer. Denne ventilen brukes først og fremst i høy-vannforsyningsnettverk i bygninger, brannvernsystemer, industriell vannforsyning og HVAC-systemer for å stabilisere rørledningstrykket og beskytte vannbrukende utstyr.
Ventilhuset er tilgjengelig i enkelt--kammer- og dobbelt--kammerdesign. Enkelt-kammerdesignet bruker en membran for å skille kontrollkamrene for åpning og lukking, mens dobbelt-kammerdesignet bruker en tre-kammer differensialtrykkdrift. Materialer inkluderer støpejern, rustfritt stål eller nikkel-belagt messing. Pakninger er laget av NBR-gummi og samsvarer med CJT 256-2007-standardene. Under installasjonen kreves et for-filter, og ventildekselet må vende oppover. Mediumstrømningsretningen må samsvare med pilen merket på ventilen. Ved å justere pilotventilsystemet, kan det utvides til dusinvis av funksjonelle ventiler, for eksempel fjernstyrte- flottørventiler og strømningskontrollventiler. Stempelstrukturen - har høy trykkmotstand og lang levetid, noe som gjør den egnet for PN40-høytrykksforhold.
Ytelsesparametere:
Nominelt trykk dekker 1,6 MPa, 6,3 MPa, 16 MPa og 32 MPa.
Skaltesttrykket er 1,5 ganger det nominelle trykket; for eksempel har 16MPa-modellen et testtrykk på 24MPa.
Justeringsområdet for utløpstrykket er kontinuerlig justerbart, delt inn i 0,05-1,0 MPa, 0,5-5,0 MPa og 1,0-10 MPa områder, med trykkstabiliseringsnøyaktighet Mindre enn eller lik ±1,5 %.
Nominell strømningshastighet varierer med dysediameter: DN10 tilsvarer 3 m²/h (gass) eller 10 L/min (væske); DN100 tilsvarer 80 m²/t (gass) eller 200 l/min (væske). Gjeldende temperaturområde: -20 grader til 120 grader, noen høytemperaturmodeller tåler 150 grader, middels viskositet: 20-400cSt, vibrasjonsmotstandsnivå: 8g (10-2000Hz), oppfyller kravene i JB/T 2203-1999-standarden.
Søknadsegenskaper:
Brukes for trykkreduksjon i rørledninger, spesielt for grenrør og hovedrør i høye-hus. I tilfeller med lokaliserte høyt trykk eller plutselige trykktopper, opprettholder den et konstant vanntrykk ved inngangspunktet, beskytter nedstrøms vannapparater og maksimerer vannsparing.

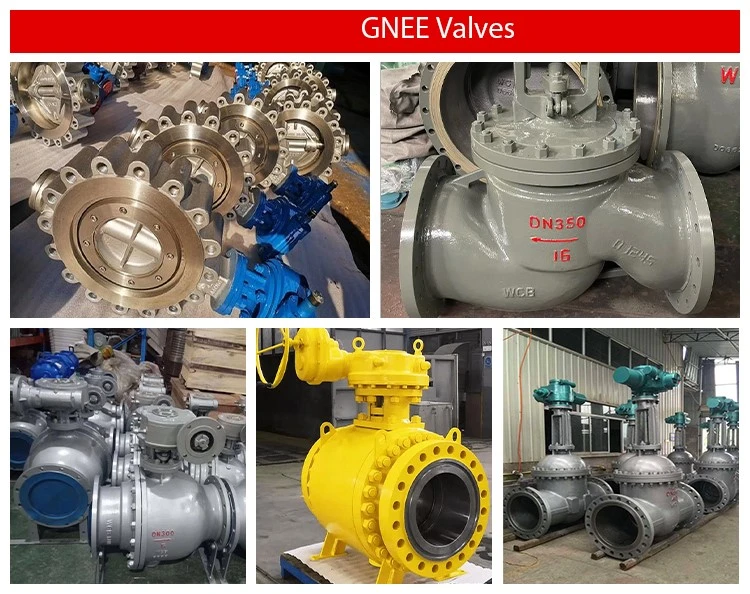

Stempeltype Regulerbar trykkreduksjonsventil fabrikk
