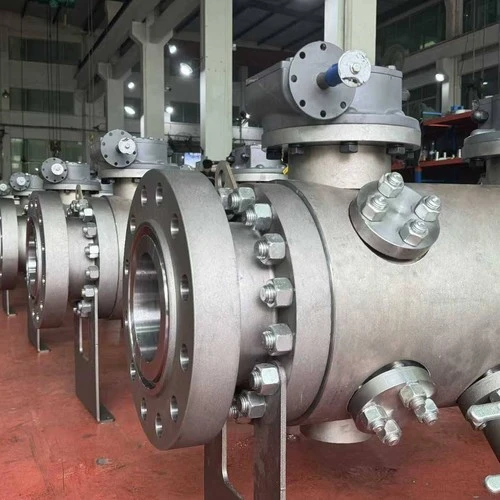

AnAPI 6D DBB kuleventiler en kvarts-omdreining isolasjonsventil som bruker to uavhengige seter og en kropp-hulrom for å isolere en rørledningsseksjon og bevise at den er trykkavlastet før arbeidet begynner. Bygget til API 6D med selvavlastende (SPE) seter, dekker den NPS 2–56 (DN 50–1400), ASME-klasse 150–2500, og kroppsmaterialer fra ASTM A216 WCB til dupleks F51, vurdert fra −46 grader til +210 grader.
En kuleventil med dobbel blokkering og lufting (DBB) er en kvart-omdreining isolasjonsventil som gir den bekreftede to-barriereisolasjonen til DBB-funksjonen gjennom strømningsbanen til en kuleventil. API 6D definerer dobbel blokk og utlufting som en enkelt ventil med to sitteflater som blokkerer trykk fra begge ender og gir hulromsventilasjon. En kuleventil oppnår dette gjennom fjærende-, selvavlastende-seter som hver passerer setetesten fra hver side ved 1,1 ganger det nominelle trykket. Som en API 6D DBB kuleventil for olje og gass, LNG, raffinering og kjemikalier, er den bygget i ASTM A216 WCB til ASTM A995 dupleks og erstatter to blokkventiler og en spole for å kutte flensskjøter med opptil 66 %.
Tekniske spesifikasjoner
DBB-kuleventilens størrelsesområde er NPS 2–56 (DN 50–1400) og DBB-kuleventilens trykkklasse strekker seg over ASME-klasse 150–2500; flytende design tjener til NPS 8 / Klasse 600 mens tappmonterte design dekker hele spekteret, slik at valget av flytende vs tapp kuleventil følger størrelse og trykk. Verdier utenfor dette området er oppgitt per prosjektdatablad.
Forsyningsområde
| Parameter | Standard utvalg | Note |
|---|---|---|
| Størrelse | NPS 2–56 (DN 50–1400) | Flytende felles for NPS 8 / Klasse 600; trunnion dekker hele rekkevidden |
| Trykkklasse | ASME-klasse 150–2500 (PN 16–PN 420) | API 6A brønnhodeversjoner når 15 000 psi |
| Temperatur | −46 grader til +210 grader | Forlenget panser for kryogen; metallsete til +540 grader |
| Designstandard | API 6D, ASME B16.34, EN ISO 17292 | Prosjektspesifikasjon styrer hvis sitert |
| Ansikt-til-ansikt | API 6D / ASME B16.10 | B16.10 kort mønster for NPS Større enn eller lik 24 |
| Slutter | RF, RTJ, BW, SW | ASME B16.5 / B16.47 / B16.25 / B16.11 |
| Kjede | Full / redusert | Full boring for piggbare linjer |
| Operasjon | Spak, gir, pneumatisk, elektrisk, hydraulisk | ISO 5211 aktuatorpute |
| Setearrangement | DBB (SPE/SPE), DIB-1 (DPE/DPE), DIB-2 (SPE/DPE) | Stat på bestilling |
Kropp og trimmaterialer (flytestyrke)
| Materiale (ASTM) | Type | Min. utbytte (MPa) | Min. strekk (MPa) |
|---|---|---|---|
| A216 Gr. WCB | Støpt karbonstål | 250 | 485 |
| ASTM A352 Gr. LCC | Støp karbonstål med lavt-temp | 240 | 450 |
| A105 / A350 LF2 | Smidd karbon / LT karbon | 250 | 485 |
| A182 F304 / F316 | Rustfri 304/316 | 205 | 515 |
| ASTM A351 CF8M | Støpt 316 SS | 205 | 485 |
| A995 Gr. 1A (F51) | Tosidig | 450 | 655 |
| A182 F51 / F53 | Tosidig / super-tosidig | 450 / 550 | 655 / 795 |
Isolasjonsvalg: DBB vs DIB
| Arrangement | Seter | Hulromsavlastning | Når du skal spesifisere |
|---|---|---|---|
| DBB | 2 × SPE (selv-avlastende) | Automatisk til linje | Standard rørledning, flytende service, termisk-avlastning |
| DIB-1 | 2 × DPE (toveis) | Ekstern avlastningsventil er nødvendig | Kritisk gassisolasjon, ESD, redundant forsegling |
| DIB-2 | 1 SPE + 1 DPE | SPE side selv-avlaster | Fartøysisolasjon trenger retningsbestemt redundans |
Note:DBB er en kapasitetsetikett, ikke en ventilfamilie. En dobbel blokk og lufteventil kan bygges som en kuleventil, en pluggventil eller en paret blokk-og-utluftingsenhet; en pluggventil kan også være en DBB-ventil. En API 6D-portventil er enkelt-blokk-og-blødning (SBB). Bekreft alltid setearrangementet på bestillingen, fordi produktnavnet alene definerer ikke barrieren.
Søknader
En API 6D DBB kuleventil er spesifisert der en rørledningsseksjon må isoleres og verifiseres trykkavlastet før isolering, vedlikehold eller trykktesting fortsetter.
Rørledningsisolering og pigging:En API 6D DBB kuleventil er hoved-blokkventilen på olje- og gassledninger fra NPS 2 til NPS 56 (DN 50–1400). API 6D kvalifiserer den for rørledningsservice til klasse 2500, og utluftingsporten bekrefter at begge setene holdes før inspeksjon eller sveising-for pigging.
Måle- og terminalstasjoner:Ved forvaring-overføring av måleskinner og tank-gårdsterminaler, isolerer ventilen et målerrør eller pumpesett slik at det kan trykkes ned under bevis på nullenergi. 1,1×-klassifisert-trykksetetesten fra hver side, som kreves av API 6D, gir den dokumenterte lekkasje-tett isolasjon som fiskal måling og terminalsikkerhetstilfeller krever.
Nødstans og HIPPS:I ESD og høy-integritetstrykk-beskyttelsessystemer gir en tappmontert API 6D kuleventil med DBB-isolasjon den raske, repeterbare blokken som beskytter nedstrømsutstyr mot overtrykk. API 6D-tappdesign bærer setebelastning på lagre, og holder aktuatormomentet forutsigbart fra klasse 150 til 2500 over hele NPS 2–56-serien.
Offshore og plass-begrenset tilknytning-:Der en plattform eller glidesko ikke kan passe til to separate blokkventiler og en spole, erstatter en API 6D DBB kuleventil den sammenstillingen og kutter flensskjøter med opptil 66 %. Vekten går ned med opptil 60 %, og det kompakte karosseriet letter layout og vedlikehold i offshore-moduler.
Raffinerier og petrokjemiske manifolder:I raffinerier og kjemiske anlegg isolerer ventilen prosessseksjoner som bærer hydrokarboner, damp eller aggressive medier slik at de kan åpnes for vedlikehold. Karosserimaterialer spenner over ASTM A216 WCB, A350 LF2, A182 F316 og duplex F51, mens brann-sikker API 607 og ISO 15848-1 lavutslippspakning adresserer anleggets sikkerhets- og utslippsgrenser.
FAQ
Hva er forskjellen mellom en DBB og en DIB kuleventil?
DBB bruker to -selvavlastende (SPE) seter og lufter hulromsovertrykk til linjen automatisk. DIB-1 bruker to seter med dobbel-stempel-effekt (DPE) for toveis redundans, men trenger en ekstern hulromsavlastningsventil. DIB-2 parer en SPE og en DPE sete. Valget følger isolasjonsrisikoen, ikke produktnavnet.
Hvilket størrelsesområde og trykkklasse dekker en API 6D DBB kuleventil?
Standard forsyning spenner over NPS 2–56 (DN 50–1400) og ASME klasse 150–2500 (PN 16–PN 420). Flytende design er vanlig opp til NPS 8 / Klasse 600; tunnmonterte design dekker hele spekteret. Instrumentversjoner med liten-boring kjører NPS 1/2–2.
Hvilken informasjon er nødvendig for et tilbud på API 6D DBB kuleventil?
Send ventiltype, størrelse og DN, ASME-klasse, hus og trimmateriale, setearrangement (DBB eller DIB-2), endetilkobling, medium, designtemperatur, driftsmetode, mengde og nødvendig dokumentomfang (datablad, ITP, MTC, NDE).
Hvilke sertifikater og testrapporter leveres?
Hver ventil leveres med EN 10204 3.1 MTC, hydrostatisk skall- og setetestprotokoller til API 6D og ISO 5208 Rate A, og malings-/pakkedokumenter. Tredje-inspeksjon (SGS, TUV, BV) og prosjekt-ITP er tilgjengelig på forespørsel.
Hva er MOQ, ledetid og garanti?
MOQ starter fra 1 stykke for standard design; prosjektbestillinger oppgis per datablad. Typisk leveringstid er 4–8 uker avhengig av materiale og størrelse. Garantien er 18 måneder fra forsendelse eller 12 måneder fra igangkjøring, avhengig av hva som kommer først.
Kan du levere OEM- og sour-service-versjoner (NACE)?
Ja. Privat-label (OEM) forsyning med navneskilt og emballasje er tilgjengelig. For H2S-service leveres karosserier og trim til NACE MR0175 / ISO 15156 med kontrollert hardhet og CRA-overlegg på fuktede flater.
Trenger en DBB kuleventil en ekstern hulromsavlastningsventil?
En standard DBB med SPE-seter selv-avlaster hulromsovertrykket til linjen, som API 6D krever. Kun DIB-konfigurasjoner med DPE-seter trenger en ekstern avlastningsventil. Å spesifisere setearrangementet er derfor det første trinnet i enhver DBB-bestilling.
API 6D versus API 608 - hvilken standard gjelder?
API 6D dekker rørledningsventiler; API 608 dekker prosess-metallkuleventiler. Grensen er den første isolasjonsventilen ved anleggets batterigrense. Når et dataark siterer begge, er det prosjektspesifikasjonen som styrer.
