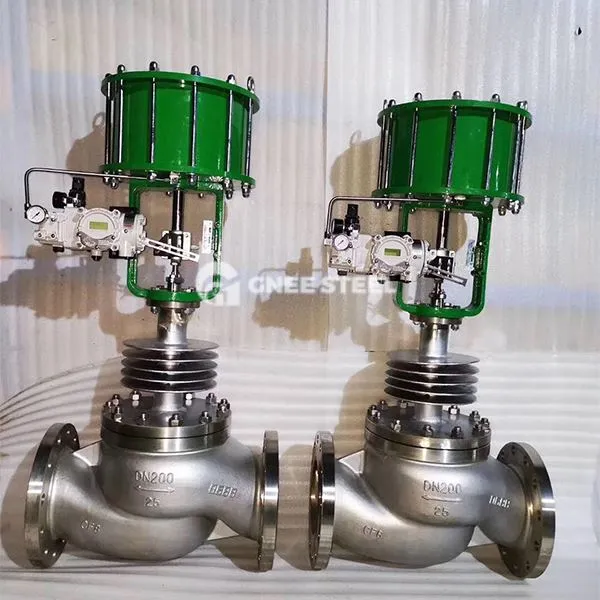

Pneumatiske klodeventiler

Pneumatisk klodeventil er en kontrollventil som bruker trykkluft som strømkilde. Den driver ventilskiven for å stige og falle gjennom den pneumatiske aktuatoren for å oppnå full åpen/nær kontroll av rørledningsmediet. Det er egnet for hurtig avskjæring og trygge isolasjonsbehov innen petroleum, kjemisk industri og kraft.

Kjernestruktur og arbeidsprinsipp
Grunnleggende komponenter:
Pneumatisk aktuator: dobbeltvirkende eller envirkende sylinder, og mottar kontrollsignalet (4 ~ 9 bar trykkluft) for å drive ventilstammen for å bevege seg.
Ventilkropp og ventilskive: Ventilskiven er en pluggformet struktur, tetningsoverflaten vedtar en flat eller konisk overflatedesign, og ventilsetet er sveiset med koboltbasert hard legering for å forbedre slitemotstanden.
Tetningsform: Tvangs tetning (middels trykkhjelpende tetning) eller selvforsegling (ventilskivetrykkforsegling).
Arbeidsprinsipp:
Den pneumatiske aktuatoren bytter luftkilde retning gjennom magnetventilen, skyver stempelet eller membranen for å kjøre ventilstammen for å bevege seg vertikalt, slik at ventilskiven kontakter eller skiller seg fra ventilsetet for å oppnå åpning og lukking.
‌Failure Protection‌: Enkeltvirkende aktuatorer er avhengige av vår tilbakestilling og automatisk lukkes når luft går tapt (feilsikker type) ‌.



Pneumatiske klodeventiler



Søknad:

Industriell avskjæring: Nødavskjæring av damp og etsende medier med høy temperatur (inkludert H₂s, CO₂).
Sikker isolasjon: Lagring av naturgass (LNG) (LNG), rørledninger, flytende oksygenpumpeutsalg av luftseparasjonsutstyr.

Valgspoeng:

Middels egenskaper: For medium som inneholder partikler, foretrekkes den harde tetningen + skråventilsetestrukturen for å redusere slitasje.
Aktuator: For forhold med høy trykkforskjell (＞ 10 MPa) må en dobbeltvirkende sylinder velges for å sikre drivkraften.
Installasjonsretning: Strømningsretningen til mediet skal være i samsvar med pilen på ventillegemet for å unngå omvendt installasjon og tetningssvikt.
