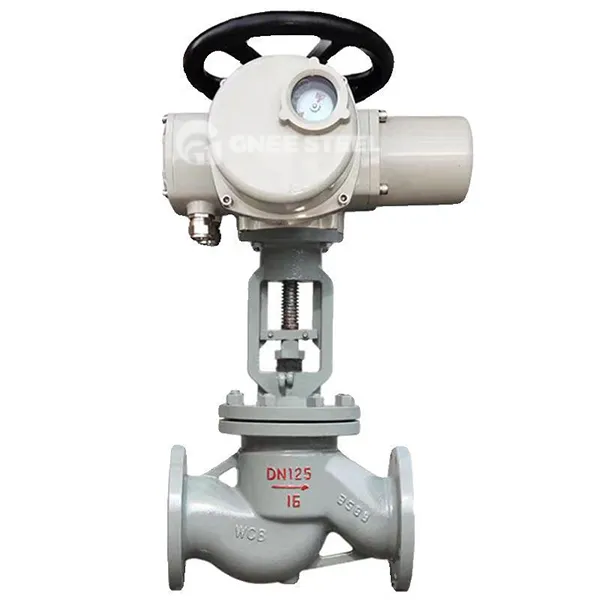

Motorisert klodeventilbeskrivelse
Motorisert klodeventil er en automatisert ventil som kontrollerer væskestrømmen ved å kjøre ventilstammen opp og ned gjennom en elektrisk aktuator. Kjernekomponentene inkluderer ventilkroppen, ventilskiven, ventilsetet og elektrisk drivenhet, som er egnet for nøyaktig å kutte av eller regulere rørledningsmedier.
1. Internasjonale produksjonsstandarder og testkrav
Design og produksjonsstandarder
American Standard (API\/ASME): Ventilkroppsdesign og trykkvurdering må overholde ASME B16.34, og den elektriske aktuatoren må overholde API 609 -standarden (for ventilstasjonsenheter);
Materialspesifikasjoner : Ventilkroppsmaterialet må oppfylle ASTM -standarder (for eksempel A216 WCB karbonstål, A351 CF8M rustfritt stål), og tetningsoverflaten må sveises med hard legering (for eksempel Stellite 6) for å forbedre høye temperaturmotstand.
Performance Testing krav
Sealing test: Utfør høytrykkslufttetthetstest i henhold til API 598-standarden, og lekkasjehastigheten må være mindre enn eller lik 0. 01%× dn (mm\/min);
Trykkmotstand og livstest: Må bestå den sykliske trykkprøven som er spesifisert i ISO 5208 (for eksempel 10, 000 åpning og lukketid uten lekkasje under PN100);
Miljøspartødelighet: Ventiler som brukes i kjernekraftverk må oppfylle IEEE 382 seismiske motstandsstandarder, og olje- og gassindustrien må passere NACE MR0175 hydrogensulfid korrosjonsresistens -sertifisering.
Motorisert kloden Ventilspesifikasjon
|
punkt |
verdi |
|
Søknad |
General |
|
Portstørrelse |
Dn 25- dn100 |
|
Garanti |
1 år |
|
Opprinnelsessted |
Kina |
|
Makt |
Elektrisk |
|
Temperatur på media |
Normal temperatur |
|
Merkenavn |
Dkv |
|
Struktur |
Kontroll |
|
Media |
Vann |
|
Tilpasset støtte |
OEM, ODM |
|
Forbindelse |
flens |
|
Kroppsmateriale |
SS316\/SS304\/WCB |
|
Forseglingsmateriale |
Ptfe |
|
Arbeider medium |
Luftvannsoljegass |
|
Arbeidstemperatur |
-20 grad ~ 70 grad |
|
Spenning |
AC220V AC110V DC12V DC24V |
|
Nominell størrelse |
Dn 25- dn100 |
|
Arbeidstrykk |
PN 16 til 160 |
Motorisert klodeventil
Applikasjoner
Energi og kraft: Brukes i termisk kraft\/kjernekraftsdampsystemer (temperatur mindre enn eller lik 550 grader, trykk mindre enn eller lik PN160), noe som kontrollerer nødavstengningen av hoveddampledningen;
Petrokjemisk: Transport av svovelholdige olje eller etsende medier (for eksempel svak syre, flytende naturgass), egnet for klasse 600 lb høytrykksrørledninger;
Farmasøytiske midler og mat: Aseptiskventiler bruker 316L rustfritt stålventillegemer og PTFE-tetninger, og oppfyller FDA-hygiene-standarder;
Vannbehandling og metallurgi: Kontroller kjøling av vannsirkulasjon og høy temperatur smeltet saltstrøm, og tåler spyling av partikkelholdige medier.
