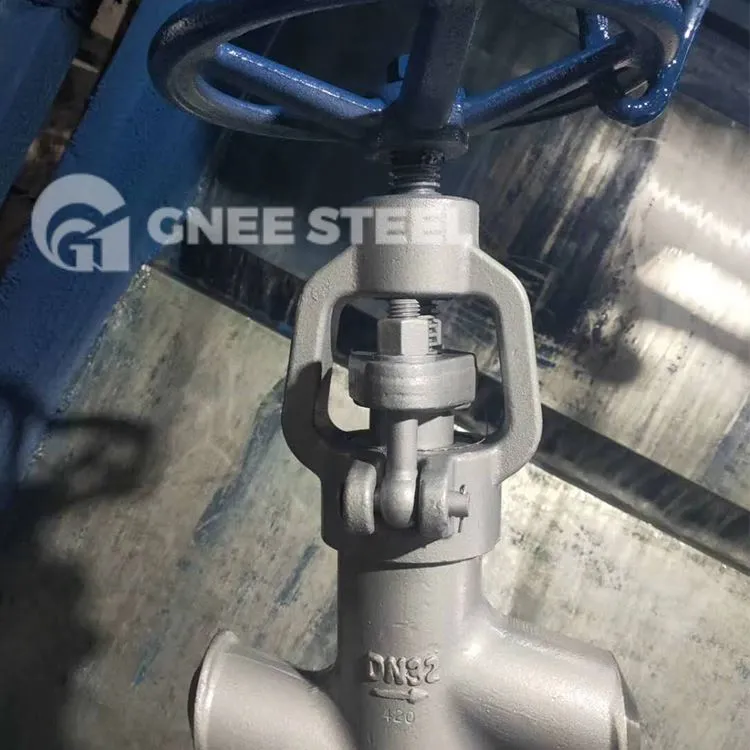

Høytrykkskuleventil åpen, åpningshøyden til ventilklaffen, for den nominelle diameteren på 25% ~ 30%, har strømmen nådd det maksimale, at ventilen har nådd helt åpen stilling. Så den fulle åpne posisjonen til klodeventilen bør bestemmes av ventilklaffens slag
Spesifikasjon
Trykkforseglingspanser
Størrelsesområde: NPS 2 til NPS 24
Klasseområde: 900LB til 2500LB
Design STD.: API600/ ASME B16.34
Tekniske data
Materiale:
16 Mo 3, 1.5415 - 530 grad
13 CrMo 4-5 , 1.7335 - 550 grad
10 CrMo 9-10 , 1.7380 - 580 grad
15 NiCuMoNb 5 , 1.6368 - 450 grad
X 10 CrMoVNb 9-1, , 1.4903 - 650 grad
X 10 CrMoVNb 9-2, , 1.4901 - 650 grad
Form:
Høytrykks klodeventiler iht. seriehefte 7641.1 med sveiseender
Nominell størrelse:
DN10 - DN65
Nominelt trykk:
PN320 - PN500
Alternativer:
Valgfrie versjoner er mulige.
Høy temperatur og høyt trykk frakoblingsventil struktur egenskaper
1, bruk av ingen midtre flensklemmepinnetype, innvendige gjenger og nøkkellenker, midtre flensboltforbindelse og andre strukturer.
2, ventilkroppen, ventildekselbearbeidingen er fullført i den automatiske linjen, med lav vekt, prosesspresisjon og andre egenskaper.
3, ventilsetet, ventilen tetningsflaten er farge koboltbasert karbid plasma spray sveising og blir, slitasjebestandig, anti-ripe ytelse.
4, overflaten av ventilstammen ved korrosjonsbestandig nitrering behandling.
5, kan installeres i hvilken som helst posisjon i rørledningen
Mindre enn eller lik DN80 medium til den oppadgående strømmen fra bunnen (positiv strømning "lavt inn i det høye ut")
Større enn eller lik DN100 mediestrøm fra topp til bunn (motstrøm "høy inn lav ut").
Klodeportventil
