Gassklodeventilbeskrivelse
Gassklodeventil er en tvangs tetningsventil som er spesielt designet for gasssystemet. Den kan oppnå pålitelig gassavskjæring eller strømningsregulering gjennom den vertikale bevegelsen av ventilskiven langs midtlinjen til ventilsetet.
I følge applikasjonsscenariet kan det deles inn i:
General Gas Stop Valve: For eksempel J41F -serien, egnet for middels og lavtrykksrørledninger som naturgass og flytende petroleumsgass (nominell trykk PN 16- PN25);
Precision Justering Gass Stop Valve: For eksempel hastighetsforholdet stoppventil, som sikrer at drivjusteringsdøren åpnes lineært med gasstrømmen ved å kontrollere innløpstrykket.
Kjernestrukturfunksjoner
Forvirket forseglingsdesign
Når ventilskiven er lukket, passer det mekaniske trykket som påføres av ventilstammen tett med ventilsetet for å sikre null lekkasje og blokkere gasstrømmen. Tetningsytelsen oppfyller API 598 -standarden.
Short hjerneslagventil stilk
Ventilstammen har et kort løfteslag (ca. 1\/3 av portventilen), rask åpnings- og lukkehastighet og lite driftsmoment, som er egnet for arbeidsforhold som krever hyppig justering.
Flow Retningsoptimalisering
Ved å ta i bruk "lav inn og høy ut" -strømningsretningsdesign, brukes gasstrykket i seg selv for å forbedre tetningseffekten, og den lukkede tilstanden er mer stabil.
Kjernefunksjoner
Safety Cutoff
I en nødsituasjon kan ventilen raskt lukkes for å blokkere gassforsyningen for å forhindre lekkasjeulykker (for eksempel å reparere rørledningen eller oppdage overdreven gasskonsentrasjon).
Flow Regulation
Gasstrømmen kontrolleres lineært gjennom ventilskiven for å oppnå trykkstabilitet (for eksempel å holde drivstoffjusteringsventilinnløpstrykket konstant).
Throttling og trykkreduksjon
I høytrykksgassrørledninger reduseres strømningshastigheten gjennom den reduserte diameterstrukturen for å unngå virkningen av høyhastighets luftstrøm på nedstrøms utstyr.
Gassklodeventilspesifikasjon
|
punkt |
verdi |
|
struktur |
Klode |
|
søknad |
Industri |
|
Opprinnelsessted |
Kina |
|
Henan |
|
|
Tilpasset støtte |
OEM, ODM, OBM |
|
garanti |
1 år |
|
Temperatur på media |
Lav temperatur |
|
Merkenavn |
Gnee |
|
media |
LO2, LN2, LAR, LNG |
|
temperatur |
-196+150 grad |
|
kaliber |
Dn 15-200 mm |
|
Trykkområde |
1. 6-35 mpa |
|
Tilkoblingsmetode |
tråd, flens eller sveising |
|
Ventil kroppsmateriale |
Rustfritt stål med lav temperatur |
|
Stasjonsmodus |
Manuell, elektrisk, pneumatisk |
|
Type |
Rett gjennom type |

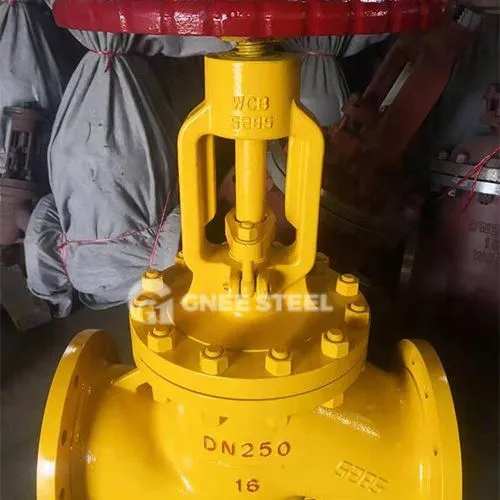

Gassklodeventil
Sammenligning av tekniske fordeler
Vs gassportventiling: Bedre tetning (tvungen tetning vs flat tetning), egnet for forhold med høy trykkforskjell;
vs gasskuleventil: Høyere reguleringsnøyaktighet (lineær strømningskontroll vs full åpen\/lukk modus);
vs nødavstengningsventil: har både regulering og avstengningsfunksjoner, ikke bare ulykkesrespons.
