Panserfri klodeventilbeskrivelse
Bonnetless Globe Valve er en ventil som eliminerer risikoen for lekkasje ved tilkoblingen ved å eliminere den tradisjonelle panserstrukturen . Den ventilkroppen og tetningskomponentene er designet som en integrert hel . Det er spesialutviklet for væskekontroll under høye temperaturer for å være høye trykk og harde arbeid {{{{2} Pålitelighet, for eksempel kraft og petrokjemisk .
Struktur og designfunksjoner
Integert ventil kropp:
Ventilkroppen og tetningskomponentene smides eller støpes som helhet, uten en uavhengig panserstruktur, noe som fullstendig eliminerer lekkasjrisikoen for den ytre flensen eller gjengede tilkoblingen til ventillegemet;
Den sekundære gassstrukturen (for eksempel trinnventilsete) blir adoptert for å redusere den direkte erosjonen av mediet på ventilskivetetningsoverflaten og forlenge levetiden .
Seal og overføringssystem:
Sealing Surface: Ventilskiven og ventilsetet er sveiset med hard legering (for eksempel stellittlegering), med en hardhet på større enn eller lik HRC40, og slitemotstanden forbedres med mer enn 3 ganger;
Sm -montering: Overflaten på stammen i rustfritt stål (for eksempel 17-4 pH) er hard krombelagt, og fyllstoffet vedtar fleksibel grafitt- eller metallviklingsstruktur for å tilpasse seg høye temperatur- og høyt trykkmiljø .
Bonnetless Globe Valve Specification
Nominell diameter (DN) og størrelse
| Nominell diameter (DN) | Ventillengde (mm) | Tilsvarende rørdiameter (mm) | Bemerke |
|---|---|---|---|
| 15 | 130 | φ20 | Passer for liten strømningspresisjonskontroll |
| 25 | 160 | φ32 | Ofte brukt i kjemiske instrumentrørledninger |
| 50 | 230 | φ57 | Hovedspesifikasjoner for middels spenningssystem |
| 100 | 350 | φ108 | Spesiell for store damprørledninger |
| 200 | 600 | φ219 | Ultrahøyt trykkarbeidstilstand Matchingsmodell |
Nominelt trykk (PN) og temperaturområde
| Trykknivå (PN) | Gjeldende temperaturområde | Typiske materialer | Tilsvarende bransjestandarder |
|---|---|---|---|
| PN16 | -50 grad ~ 200 grad | 304 rustfritt stål | Konvensjonell kjemisk industri, vannbehandlingssystem |
| PN25 | -50 grad ~ 300 grad | 316L rustfritt stål | Etsende mediekontroll |
| PN40 | -196 grad ~ 400 grad | Duplex Steel (2205) | Lavtemperatur og høyt trykkscener |
| PN100 | -50 grad ~ 550 grad | Høy temperaturlegering (Inconel 625) | Termisk kraft Hoveddampsystem |

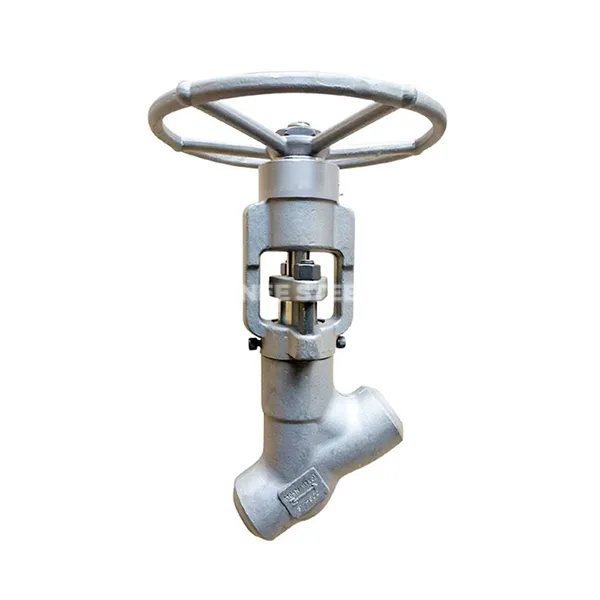

Panserfri klodeventil
Applikasjoner:
Høytemperatur og dampsystem med høyt trykk:
Rask isolasjon av hoveddampledningen til termiske kraftverk, motstå 540 grader /25MPa arbeidsforhold, og unngå lekkasje forårsaket av termisk deformasjon av tradisjonell ventildekselflenser;
Etsende mediekontroll:
Innløps- og utløpsventilene til reaktoren til den petrokjemiske hydrogeneringsenheten er egnet for 42MPa høyt trykk og svovelholdig mediumkorrosjon, og det er ingen sviktoppføring av tetningsoverflaten;
Hardt miljø for kjernefysisk industri:
Den primære krets kjølevæskeisolasjonsventilen på kjernefysisk øy har passert ASME III-kjernefysiske kvalitetsertifisering og oppfyller de langsiktige tetnings pålitelighetskravene i strålingsmiljøet .
Sammenligning med tradisjonelle klodeventiler
| Sammenligningsartikler | Panserfri klodeventil | Konvensjonell klodeventil (med panseret) |
|---|---|---|
| Sealing Risiko | Ingen ekstern lekkasjepunkt (ventil kroppsintegrasjon), lekkasjehastighet mindre enn eller lik 0,001% dn | Flens/gjengede tilkoblinger er utsatt for lekkasje (lekkasjehastighet er omtrent 0,01% DN) |
| Strukturell styrke | 6 ganger den nominelle trykklagerkapasiteten (normal temperaturtest) | Konvensjonelt 4 ganger testtrykk (ASME B16.34 Standard) |
| Installasjonskompleksitet | Ingen behov for installasjon av panseret, reduserer igangkjøringstiden med mer enn 30% | Flatens flens flens må kalibreres nøyaktig |
| Gjeldende temperatur | -196 grad ~ 650 grader (metallforseglingssystem) | -29 grad ~ 550 grader (begrenset av ventildekselpakning) |
