Wafer Gate Valve Beskrivelse
Wafer-portventil er en kompakt portventil som er direkte klemt mellom rørflensene gjennom flenshullene på begge sider av ventillegemet . Den bruker knivtype eller parallelle porter som åpning og lukkende deler, og mediet er kuttet av å løfte porten . det er spesialpikk i industrien {}}} den er spesialisert i industrien { væsker .
struktur:
Valve Body Assembly: Den inkluderer ventilkropp, ventildeksel og ventilsete . Materialene er for det meste duktilt jern (QT450), rustfritt stål (304/316) og karbonstål (WCB) . Kontrollen i den ventilkroppen til Dn50 ~ Dn50. 30-120 mm .
Gate Type:
Knivtypegate: Edge Sluking Treatment (HRC 45-50), kan kutte av fibre og granulære urenheter, og er egnet for medier med et solid innhold på mindre enn eller lik 25%.
Parallell dobbeltporten: Med vårforløpsstruktur har den både lavttrykksforsegling og høyt trykk anti-scuring-evner .
Drive Mode: Manuell (håndhjul/håndtak), elektrisk (for eksempel PZ973 elektrisk aktuator) og pneumatisk .
Wafer Gate Valve Specification
| Parameterkategori | Typisk rekkevidde |
|---|---|
| Nominell diameter | DN50 ~ DN600 (Maksimal DN1200 Spesialtilpasning) |
| Trykknivå | PN1.0 ~ PN1.6MPA (klasse 150 ~ 300) |
| Gjeldende temperatur | -29 grad ~ 425 grader (Hard Seal Metal Material)/ -20 grad ~ 80 grader (gummi/ ptfe myk tetning) |
| Tilkoblingsstandarder | ANSI B16.5, GB/T 9113 Flens Wafer Type, Flens Hole Distance Tolerance ± 0.5mm |
Inspeksjon og kvalitetskontroll
- Faktoriske inspeksjonsartikler
Shell Strength Test: 1 . 5 ganger det nominelle trykket (PN1.6 -ventilen krever 2,4MPa) i 5 minutter, ingen lekkasje.
Selende ytelsestest: 1 . 1 ganger det nominelle trykket i fremre retning (0,6 ganger i motsatt retning), lekkasje mindre enn eller lik DN × 0,1 ml/min.
Action Test: Full slagåpning og lukking 3 ganger, ventilstammomentsvingning mindre enn eller lik 15%.
- Key Control Points
Grovhet på porten og ventilsetet tetningsoverflaten RA mindre enn eller lik 0 . 8μm, kontaktområde større enn eller lik 85%.
Ventilstammen retthetsfeil mindre enn eller lik 0,05 mm/m, trådtilpasning av tråd mindre enn eller lik 0,1 mm

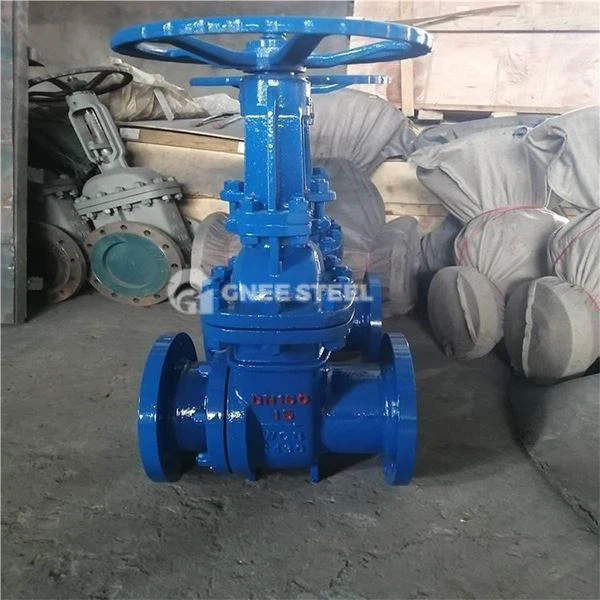

Skiveportventil
Applikasjoner
| Industri | APPLIKASJONER | Gjeldende modeller |
|---|---|---|
| Papermaking Wastewater | Kutte massefibre (skjærpartikkelstørrelse mindre enn eller lik 15mm) | Knivtype Gate Wafer Valve (PZ73W Type) |
| Mineral prosessering | Kontrollopplemmestrømning (fast innhold mindre enn eller lik 30%) | Karbidforseglet skiveventil |
| Matbehandling | Sanitærrøråpning og lukking (316L Material + EPDM Seal) | Aseptisk wafer portventil |
| Power Desulfurization | Kalksteinsslurpransport (Cl⁻ korrosjonsmotstand) | Plastforet skiveportventil |
