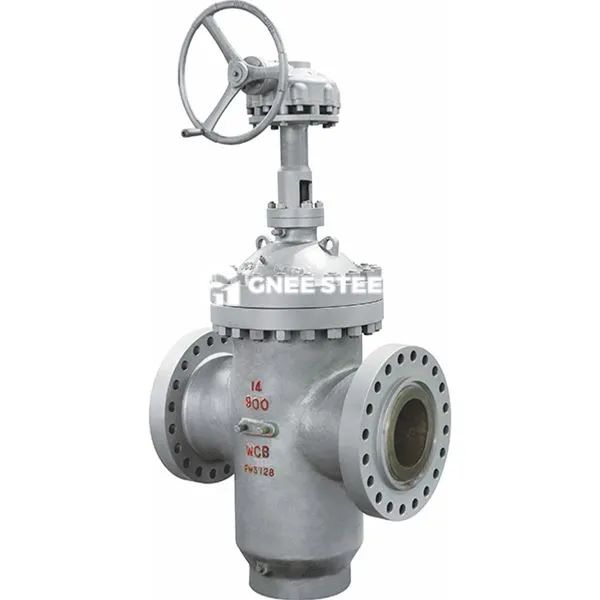

Gjennom ledningsportventil

Gjennom ledningsportventil er en portventil med en fullpassstrømningskanaldesign. Når porten åpnes, skilles den fullstendig fra væskekanalen, og danner en uhindret rett strømningskanal. Trykkfallet er ekstremt lite (ubetydelig) når væsken går gjennom. Denne typen ventiler er designet for full åpning/fullt lukkede væskeblokkering og er ikke egnet for strømningsregulering.

Flow Channel Design

Fullborestruktur: Det indre hulrommet til ventillegemet er i samsvar med den indre diameteren på rørledningen. Etter at porten er løftet til toppen av ventilhulen, kan væsken passere gjennom uten hindring, og redusere turbulens og energitap.
‌ Bidveis forsegling: Når porten kommer i kontakt med tetningsoverflaten på ventilsetet, oppnås toveis avskjæring gjennom middels trykk eller mekanisk forhåndsinnlasting, som er egnet for rørledningssystemer med fremover eller omvendt strømning.
‌
Nøkkelkomponenter

Panseretilkobling: Bonnet og ventillegemet er koblet sammen med boltflenser (for eksempel ANSI -standardflenser), noe som er praktisk for demontering og vedlikehold av tetningspakninger eller interne komponenter.
‌
Porttype:
‌Wedge-formet enkeltport: Ventilsetet tvinges til å trykket av kilevinkelen, som er egnet for middels og lavt trykk rene medier.
‌Parallell dobbel port: Tetningsoverflatefeilen kompenseres med fjærer eller mekaniske kiler, og den er motstandsdyktig mot høyt trykk og partikkelholdige medier.
‌
Ytelsesfordeler
‌Low Flow Resistance: Flow Resistance-koeffisienten i den helt åpne tilstanden er bare {{0}}.
‌Høy tetning‌: Tetningsoverflaten er sveiset med hard legering (for eksempel stellitt), med en hardhet på ‌HRC50 ~ 60‌, motstandsdyktig mot erosjon og korrosjon‌.

• Tilgjengelige størrelser (nominell): 2 "/DN50 til 24 ''/DN600

• Arbeidstrykk: 300 psi (21 bar) • Setetype: Resilient Wedge

• Finish: Fusion Bonded Epoxy Coated Internt and External

• Tilkoblinger: Flensdiameter og tykkelse i henhold til ANSI B16.1 Klasse 125, EN 1092-2 PN10 eller EN 1092-2 PN16

• Spesifikasjoner: Design og dimensjoner samsvarer med AWWA C515.

• Funksjoner: Forhånds, rustfritt stålstamme for enkel festing av tilsynsbryter



Gjennom ledningsportventil



Applikasjoner

Petrokjemisk industri: Innløps- og utløpsrørledninger av reaktorer i oljeraffineringsenheter, egnet for svovelholdige olje- og gassmedier (NACE MR0175-sertifiserte materialer er påkrevd).
Kommunal vannforsyning og drenering: Urban vannforsyningsstammerør og renseanlegg ved å bruke full bore design for å redusere tap av hodet.
Kraftsystem: Steam Pipe Network og kjele -fôrvannsrørledning, motstandsdyktig mot høy temperatur (mindre enn eller lik 425 grader) og høytrykk (PN6,4 MPa) forhold.

Valg og driftsforholdsregler

Tilpasning av arbeidstilstand: For medium som inneholder partikler foretrekkes den parallelle dobbeltporten + hard tetningsstruktur for å unngå fastkjøring.
For scener med høy temperatur skal støpe stål (WCB) eller smidd stål (A105) ventillegeme velges og matches med boltmateriale med høyt temperatur (for eksempel B7 -legeringsstål).
Driftsspesifikasjon: Det er forbudt å operere i en halvåpent tilstand i lang tid for å forhindre at høyhastighetsvæske eroderer tetningsoverflaten.
Det manuelle driftsmomentet må kontrolleres i ‌ mindre enn eller lik 200 n · m‌. En girkasse eller elektrisk aktuator anbefales for høyt dreiemomentscenarier.
