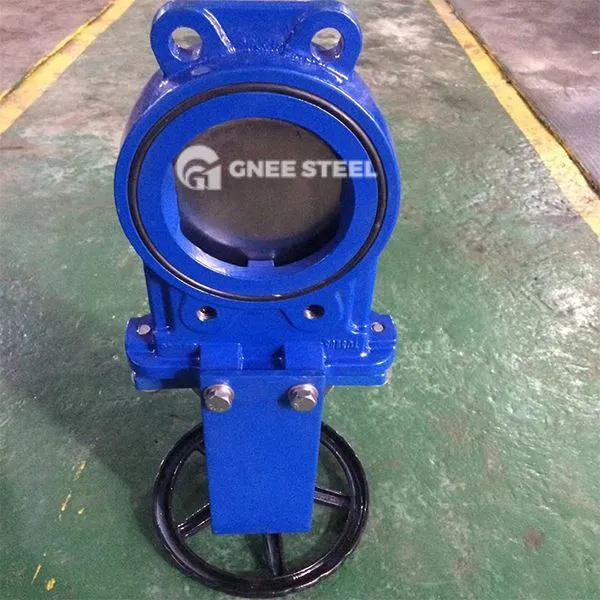

Duktil jernkniv portventil

Duktil jernknivsportventil er en knivtype portventil laget av duktilt jern. Den har skjæreevnen til knivportventilen og den høye styrken og korrosjonsmotstanden til duktilt jern. Det er egnet for avskjæringskontroll av medium som inneholder partikler, fibre eller høy viskositet. Porten er en knivformet eller kileformet struktur, og bevegelsesretningen er vinkelrett på væsken. Den brukes bare i helt åpen eller helt lukket tilstand og kan ikke justere strømmen.

Kjernestrukturdesign

Ventilkropp og materiale

Ventilkroppen er laget av duktilt jern (for eksempel modell PZ73X -10 q). Den integrerte strukturelle designen eliminerer risikoen for lekkasje og forbedrer holdbarheten.

Bunnen av porten er et blad (kilevinkel 5 grader -50 grad), som kan kutte av urenheter som fibre og slammer; Den elastiske porten kan deformeres litt for å kompensere for avviket fra tetningsoverflaten.

Forsegle og kjøre

Tetningsoverflaten er laget av karbidsurfing eller PTFE -materiale, kombinert med støttekraften til stålplaten for å oppnå langsom lukkende tetning, redusere planfriksjonen og forlenge levetiden. Støtter manuell, elektrisk, pneumatisk eller skråutstyr for å dekke automatiseringsbehovene til forskjellige arbeidsforhold.

Amerikansk standard
Design til ANSI/AWWA C509
Ansikt til ansikt dimensjon til ASME B16. 10-2000 (ISO 3-serie)
Flens og boring til SME/ANSI B16. 42-1998
Britisk standard
Design til BS5163, BS5150
Ansikt til ansikt dimensjon til BS5163 (ISO 3Series, ISO19-serie)
Flens og boring til BS4504 Part1 (EN1092)
Tyskland standard
Design til DIN3352
Ansikt til ansikt dimensjon til DIN3202 (F4: ISO 14 Series; F5: ISO 15-serie)
Flens og boring til BS EN1092



Duktil jernkniv portventil



Fordeler

• ‌ Lær og trykkmotstand: Duktilt jern har høy strekkfasthet (bedre enn vanlig støpejern), og den harde tetningsoverflaten tåler svært slitende medier (som slagg og masse).
• ‌Low Flow Resistance Design: Flow Channel er rett når det er helt åpent, med lavt trykkfall, egnet for store strømningsscenarier.
• ‌Enkel vedlikehold: Kompakt struktur, lett vekt og den kammerfrie utformingen av ventilkroppen reduserer urenhetsavsetning og reduserer vedlikeholdsfrekvensen.

Applikasjoner

• Miljøbeskyttelse og avløpsbehandling: Kutt av kloakk som inneholder fibre og faste partikler for å forhindre rørblokkering (for eksempel kloakkkontroll i papirindustrien).
• ‌Mining and Metallurgy: Kontroller transport av høy-viskositet eller partikkelholdige medier som oppslemming og gjørme.
• ‌ Food and Chemical Industry: Sanitærdesign kan brukes til oppslemming eller etsende medier (må oppfylle materialsertifiseringsstandarder).
