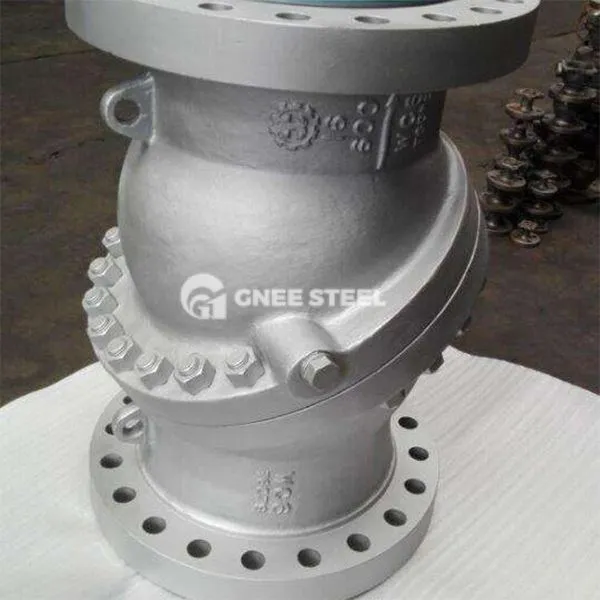

Vippeskjekkventil

TILTING DISK KONTROLL VALVE er en sjekkventil basert på den doble eksentriske skivdesignen. Det kan oppnå rask åpning og lukking ved å vippe og rotere platen, og unngå påvirkning og vannhammereffekt av tradisjonelle sjekkventiler. Det er egnet for arbeidsforhold med strenge krav til lav strømningsmotstand, høy forsegling og rask respons.

‌Core funksjoner‌:

‌NON-påvirkning lukking‌: Platen kontakter gradvis tetningsoverflaten på ventilsetet for å eliminere mekanisk kollisjon og støy under åpning og lukking; ‌StreamLined Flow Channel‌: Venturi-kanaldesign, lavstrømningsmotstandskoeffisient (omtrent 40% lavere enn tradisjonelle sjekkventiler), betydelig energisparingseffekt; ‌Multi-materiale tilpasning‌: Ventilkroppen kan velges fra rustfritt stål, Hastelloy, etc., egnet for høy temperatur og etsende medier (for eksempel damp, kjemikalier). Kjernestruktur og designspesifikasjoner
‌Key -komponenter‌

‌VALVE Body and Disc‌:
Ventilkroppen vedtar en integrert støpingsprosess (noen patenterte design integrerer luftpumpens trykkoppholdende skall for å forbedre tetnings påliteligheten);
Platen er en dobbelt-eccentrisk sommerfuglstruktur, og vippevinkellesignet (for eksempel 60 graders tetningslinjeplanvinkel) realiserer pendelbevegelse.
‌ Sealing System‌:
Metall hardt tetning (wolframkarbidsprøyting) eller elastisk myk tetning (polytetrafluoroetylenforing), som støtter null lekkasjestandard;
Noen modeller er lagt over sakte returfjærer og bufferskruer for å redusere lukkende påvirkningskraft.
Designspesifikasjoner‌

‌Standards‌: ASME B16.34 (design), ASME B16.10 (strukturell lengde), API 598 (test);
Trykknivå‌: Klasse 15 0 ~ 25 0 0 / pn2.0 ~ 42.0mpa;
Diameter Range‌: DN15 ~ DN3200.



Vippeskjekkventil



Fordeler og utvalgspoeng
‌ Advantage Comparison‌
‌Opening og lukkehastighet‌: Avslutningstiden for den fjærassisterte modellen er mindre enn eller lik 0. 5 sekunder, som er 2 ganger raskere enn svingkontrollventilen; ‌ Installasjonsfleksibilitet‌: Støtter horisontalt, vertikal og enhver vinkelinstallasjon (ingen ekstra støtte kreves).
‌

Utvalgspoeng‌
‌Media -egenskaper‌: Ren væske/gass er å foretrekke fremfor metallforsegling; Partikkelholdige medier krever et pre-filter; ‌ Pressure Matching‌: Høytrykks langdistanserørledninger (for eksempel klasse 600 og over) krever tilpassede smidde ventillegemer; ‌ Kravkrav‌: Intelligente modeller med elektriske/pneumatiske aktuatorer kan velges for strømningsreguleringsscenarier.
