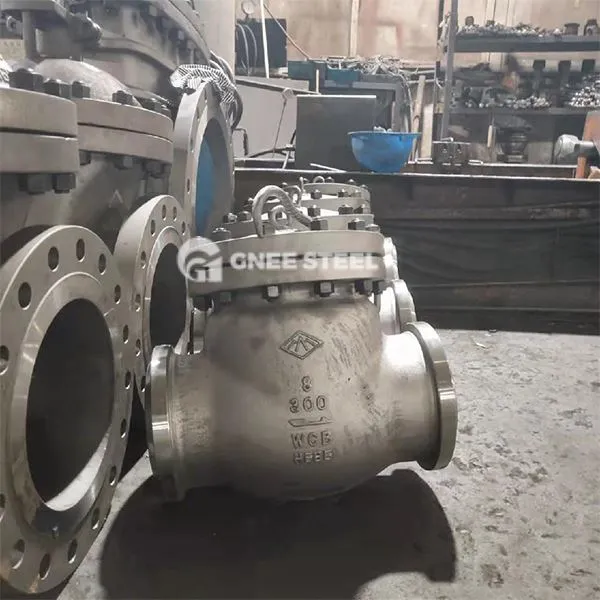

Lav temperaturkontrollventil
Beskrivelse
Kryogen sjekkventil er en automatisk ventil som er spesielt brukt i ekstremt lave temperaturmiljøer på -196 grad ~ +80 grad. Den åpnes automatisk og lukker ventilskiven gjennom strømmen av mediet for å forhindre tilbakestrømning av kryogene væsker som flytende oksygen, flytende nitrogen og flytende naturgass (LNG), og beskytte sikkerheten til rørledningssystemer og utstyr. Kjernefunksjonene inkluderer:
Forebygging av middels tilbakestrømning: Sikre enveis strømning av kryogene væsker for å unngå omvendt rotasjon av pumper eller drivmotorer.
Stabiliserende systemtrykk: Opprettholde rørledningens trykkbalanse gjennom tetningsstrukturer for å redusere trykksvingninger forårsaket av forgasning av kryogene medier.
Kjernestrukturdesign
VALVE Body and Drive Assembly
Compact Structure: Vedtak av en kortslagsventilskivdesign (swing eller løftetype) for å redusere den lukkende påvirkningskraften og tilpasse seg DN10 ~ DN200 kaliber.
Anti-frysende design: Fyll ventilseteområdet med kjølemedium eller innstilling av et støtabsorberende hulrom for å redusere risikoen for deformasjon av tetningsoverflaten på grunn av plutselige temperaturendringer.
Sealing og slitasjebestandig teknologi
double tetning: Ventilskiven er sveiset med hard legering (for eksempel kromplatting eller nitriding) for å forbedre overflatens hardhet, og ventilsetet er innebygd med fleksibel grafitt- eller PTFE-materiale for å oppnå lavtemperatur elastisk tetning.
Buffering og reduksjon av tap:
Lav temperaturkontrollventil
Spesifikasjon
Nominell diameter: dn 10-200
Gjeldende temp.:ⅶB: -196-150 grad
Nominelt trykk: PN40 bar
Anvendelig medium: Flytende nitrogen, flytende oksygen, flytende naturgass og annet medium med lav temperatur
Ventilskiveforseglingsmateriale: PTFE (kode: P)
Ventil kroppsmateriale: SS304 (kode: b) SS316 (kode: R), SS316L (kode: L)
Tilkoblingsvei: sveising av stikkontakt
Installasjonsvei: Normalt horisontal installasjon, kan også legge til fjær på ventilskiven for å styrke tetningsytelsen, i dette øyeblikket, kan installeres i hvilken som helst vinkel
Mediumstrømningsretningen må være den samme som pilretning på ventillegemet
Lav temperaturkontrollventil
