Ventilskiven til tilbakeslagsventilen for flensvippeskive er en sommerfuglformet skrå skive montert på ventilakselen. Ventilsetet er en spesiell flytende, elastisk metall hard-tetting type, som sikrer at ventilsetet automatisk kan justere sin posisjon med ventilskiven. Tetningsflaten til ventilsetet er en del av en skrå kjegle, og tetningslinjen dannet mellom ventilsetet og ventilskiven er tilnærmet en elliptisk kurve. Vinkelen mellom planet til denne kurven og senterlinjen til ventilstrømningskanalen er 60 grader. Langaksen til den omtrent elliptiske tetningslinjen danner en eksentrisk vinkel med kjegleaksen, noe som betyr at aksen til kjeglen der ventilsetets tetningsflate er plassert og senterlinjen til ventilhusets strømningskanal danner en andre eksentrisk vinkel på 15 grad ~20 grader. Aksen til ventilskivens rotasjonsakse er også innrettet tilsvarende.
spesifikasjon for tilbakeslagsventil for vippeskive
Hovedparameterspesifikasjon
Design og produksjon: API594,API 6D,JB/TB8937;
Ansikt til ansikt og ende til ende: API594,API6D,DIN3202,JB/T8937;
Trykk-temperaturvurdering: ASME B16.34, DIN2410, GB/T9124, HG20625, SH3406, JB/T74;
Inspeksjon og test: API598,JB/T9092;
Rørflens: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Produktspekter
Kroppsmateriale: karbonstål, rustfritt stål, legert stål, bronse
Nominell diameter: 2"~24"(DN50~DN600)
Endetilkobling: RF,RTJ,BW
Trykkområde: Klasse150~ 2500 (PN16~PN150)
Arbeidstemperatur: -196ºC~+560ºC

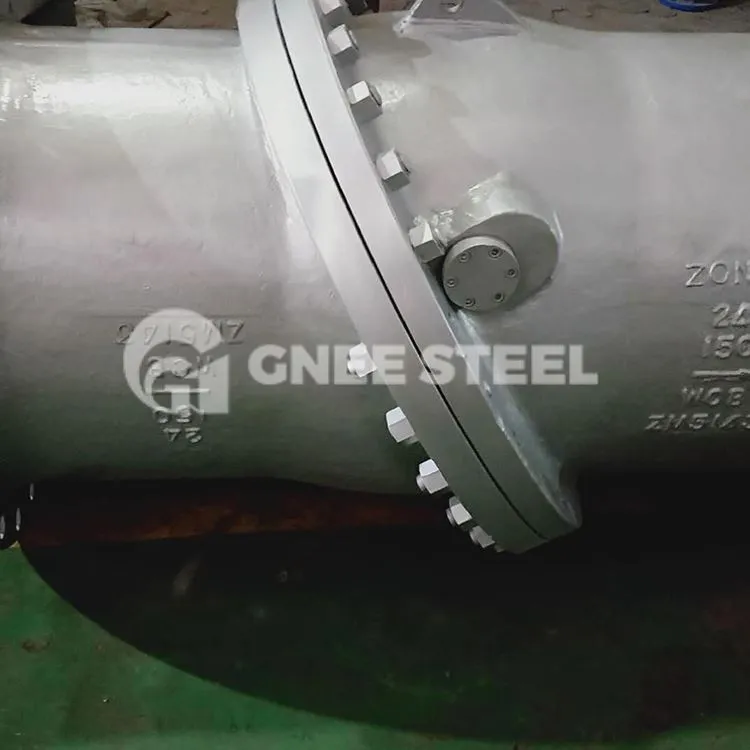

Tilbakeslagsventiler for vippeskive med flens
FAQ
1. Hva er din MOQ?
Vår MOQ er vanligvis 1 stk.
2. Hva er leveringstiden din?
Leveringstiden vår er omtrent 25-30 dager.
3. Hva er betalingsbetingelsene dine?
Vi aksepterer T/T, 100% L/C, Western Union og så videre.
4. Kan du gi gratis prøver?
Vanligvis tilbyr vi gratis prøver, men kundene bærer fraktkostnaden.
