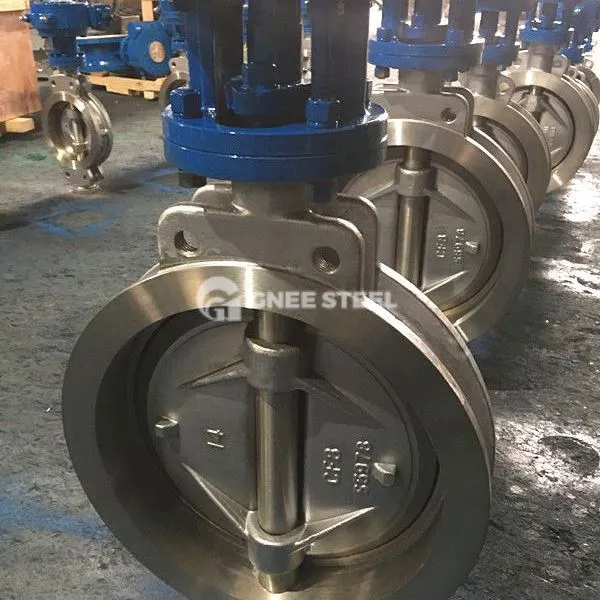

Enkelt eksentrisk wafer sommerfuglbeskrivelse
Den enkle eksentriske wafer-sommerfuglventilen er en ventil som driver sommerfuglplaten til å rotere ved å rotere ventilstammen for å oppnå rørledningsmedium på-av eller strømningsregulering. Kjernefunksjonen er at ventilstammeaksen avviker fra midten av sommerfuglplaten, og danner en enkelt eksentrisk struktur, som effektivt sprer ekstruderingsspenningen mellom sommerfuglplaten og ventilsetet.
Strukturell
Valve Body: Sylindrisk design, kort aksial lengde, innebygd sommerfuglplate, for det meste laget av rustfritt stål, karbonstål, etc.
Butterfly plate og ventilstamme: Sommerfuglplaten er skiveformet, fast koblet til ventilstammen, og ventilstammen er eksentrisk satt til å optimalisere tetningen.
Tetningsstruktur:
Tetningsringen kan settes på sommerfuglplaten (mykt materiale som polytetrafluoroetylen), og forseglingen oppnås gjennom elastisk deformasjon;
Eller et Z-formet tverrsnittsventilsete er designet på ventillegemet, og er avhengig av mediumtrykket for å hjelpe tetningen.
Wafer Connection: Ventilen er direkte klemt mellom rørflensene med bolter, og strukturen er kompakt.
Enkelt eksentrisk wafer sommerfuglspesifikasjon
Spesifikasjoner og dimensjoner
- Nominell diameter (DN): Fellesområdet er DN50 ~ DN1200;
- Trykknivå (PN): vanligvis PN6 ~ PN25;
- anvendelig temperatur: Den myke tetningstypen er vanligvis -20 grad ~ 150 grader, og metallforseglingstypen kan tilpasse seg høyere temperaturer.
Funksjoner
Strukturelle fordeler
Liten størrelse, lett vekt, enkel å installere og vedlikeholde;
Enkel å betjene, bare 90 graders rotasjon er nødvendig for å åpne/lukke.
Priorteringskarakteristikker
Good forsegling: Gjennom elastisk ventilsete eller middels trykkstøtting kan den tilpasse seg forskjellige arbeidsforhold;
Strømningsmotstanden: Det lineære forholdet mellom sommerfuglplatens åpning og strømningshastigheten er god, og justeringsytelsen er utmerket;
UTROLIGHET: Den doble eksentriske designen reduserer riperen mellom sommerfuglplaten og ventilsetet, og forlenger levetiden.
Begrensninger
Den enkle eksentriske strukturen har fortsatt noe riper under bytteprosessen. De aktuelle scenariene ligner på den konsentriske sommerfuglventilen. Doble/trippel eksentriske typer er nødvendige for høy temperatur og høyt trykk.
Gnee Single Excentric Wafer Butterfly
Søknad
Industrielle rørledninger: Væskekontroll i petrokjemisk, elektrisk kraft, metallurgi og andre felt;
Bygningssystemer: Regulering av vann/gass medium i vannforsyning og drenering, HVAC;
Miljøvern og vannbehandling: strømningskontroll i renseanlegg og pumpestasjoner;
Mat og medisin: Sanitærdesign er egnet for ren medium transport.
Hva er forskjellen mellom enkelt eksentrisk wafer sommerfuglventil og dobbel eksentrisk wafer sommerfuglventil?
1. Strukturelle forskjeller
Eksentrisk design
Enkelt eksentrisitet: Bare ventilstammeaksen avviker fra midten av sommerfuglplaten, slik at den øvre og nedre ender av sommerfuglplaten og kontaktflaten til ventilsetet sprer trykket, men den kan ikke eliminere friksjonen helt under bytteprosessen.
Dobbelt eksentrisitet: På grunnlag av enkelt eksentrisitet avviker ventilstammeaksen fra midten av ventillegemet (danner to eksentriske avstander), og sommerfuglplaten kan raskt løsne fra ventilsetet etter åpning, noe som reduserer friksjonen betydelig.
Tetningsstruktur
Enkelt eksentrisitet: myke tetninger (for eksempel gummi, polytetrafluoroetylen) er stort sett brukt, og elastisk deformasjon er avhengig av for å oppnå forsegling.
Dobbelt eksentrisitet: Den er kompatibel med myke tetninger eller metallforseglinger (for eksempel rustfritt stål, karbid), hvorav sistnevnte er motstandsdyktig mot høye temperaturer og har et lengre levetid.
2. Resammenligning
| Vilkår | Enkelt eksentrisk wafer sommerfugl | Dobbel eksentrisk wafer sommerfuglventil |
|---|---|---|
| Friksjon og slitasje | Det er fremdeles riper og åpenbar slitasje mellom sommerfuglplaten og ventilsetet. | Sommerfuglplaten forlater ventilsetet raskt, og friksjonen er kraftig redusert. |
| Pressure Resistance | Egnet for lavtrykk (PN6 ~ PN16) | Tåler høyere trykk (PN16 ~ PN25) |
| Temperaturområde | Myk tetningstype er generelt mindre enn eller lik 150 grader | Metallforseglet type kan nå over 400 grader |
| Seal pålitelighet | Stole på elastisk deformasjon for å forsegle, er kravet om lukkingsposisjon lav | Posisjonsforsegling (linjekontakt), lukking krever presis posisjonering |
3. Søknadsscenarier
Enkelt eksentrisk wafer -sommerfuglventil: Egnet for lavtrykk, normal temperatur og rene mediumforhold, for eksempel vannbehandling, bygningsvannforsyning og drenering, HVAC -system.
Dobbelt eksentrisk wafer -sommerfuglventil: Egnet for industrielle scenarier med høy temperatur, høyt trykk eller medium som inneholder partikler, for eksempel petrokjemisk, elektrisk kraft og metallurgiske industrier.
4. Valganbefalinger
Prioriter enkelt eksentrisk: Når kostnaden er følsom, er mediet ikke-korrrosivt og arbeidsforholdene er stabile.
Prioriter dobbelt eksentrisk: trenger å tilpasse seg alvorlige arbeidsforhold som hyppig åpning og lukking, høy temperatur og høyt trykk eller lang levetid.
