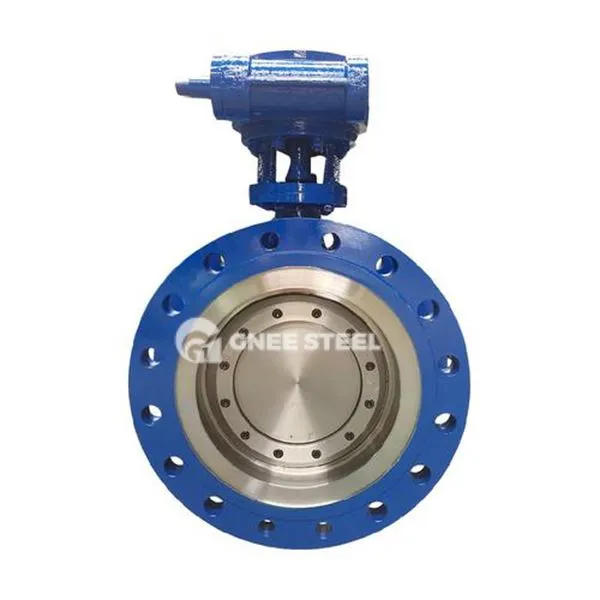

Høytrykks sommerfuglventil

High-pressure butterfly valve is a butterfly valve used in high-pressure pipeline systems. It drives the disc-shaped butterfly plate to open and close by rotating the valve stem to achieve on-off control or flow regulation of the fluid medium. The applicable nominal pressure range is PN10.0~80.0MPa (some ultra-high pressure models can reach PN>100MPa). Kjernefunksjonene inkluderer:

Avskjæring og gasspredning: Rotasjonsvinkelen på sommerfuglplaten kan justere middels strømning nøyaktig, men på grunn av den store strømningsmotstanden, må systemtrykketapet vurderes;

Høytrykks tilpasningsevne: Ved å styrke ventilkroppsstrukturen og tetningsdesignet, tåler den høytrykk og høye temperaturarbeidsforhold (for eksempel damp, olje og gass).

Kjernestruktur og egenskaper

Tetningsform:

Metall hardt tetning: laget av rustfritt stål, legering og andre materialer, med en trykkvurdering større enn eller lik PN25 og en temperaturmotstand på opptil 425 grader;

Komposittforsegling: Kombiner metallforseglingsringer med elastiske materialer (for eksempel fleksibel grafitt) for å balansere høytrykksforsegling og sjokkmotstand. ‌Valve kroppsforsterkning‌:
Legg til forsterkningsribber til støpe stål eller ventilkropper i rustfritt stål for å forbedre stivhet og anti-deformasjonsevner;
Høytrykks sommerfuglventiler med stor diameter (DN større enn eller lik 500) er for det meste forbundet med flenser for å redusere risikoen for lekkasje.



Høytrykks sommerfuglventil



Applikasjoner
‌Energy Industry‌: Gassoverføringsrørledning (PN25), dampsystem (høy temperatur og høytrykksmediumkontroll);
‌ Kjemisk industri‌: Regulering av høytrykksreaktorinntak og utløp (eksplosjonssikker sertifisering kreves);
‌ShipBuilding Engineering‌: Sjøvannkjølende rørledning (rustfritt stål, motstandsdyktig mot salt spray korrosjon).

Valg og drifts- og vedlikeholdspunkter‌
‌ Selection Parameters‌:
‌ Pressure Matching‌: Velg trykknivået i henhold til topptrykket til systemet (det anbefales å etterlate 20% sikkerhetsmargin);
‌ Drive -modus‌: DN mindre enn eller lik 300 kan velge manuell eller pneumatisk stasjon, DN større enn eller lik 400 foretrekker elektrisk\/hydraulisk aktuator.
‌ Vedlikeholdsspesifikasjoner‌:
Kontroller regelmessig slitedybden på tetningsoverflaten (＞ 0. 1mm må repareres eller erstattes);
Fettet skal være høye temperaturbestandig (for eksempel molybden disulfidbasert fett) og egnet for høyt trykkmiljø
