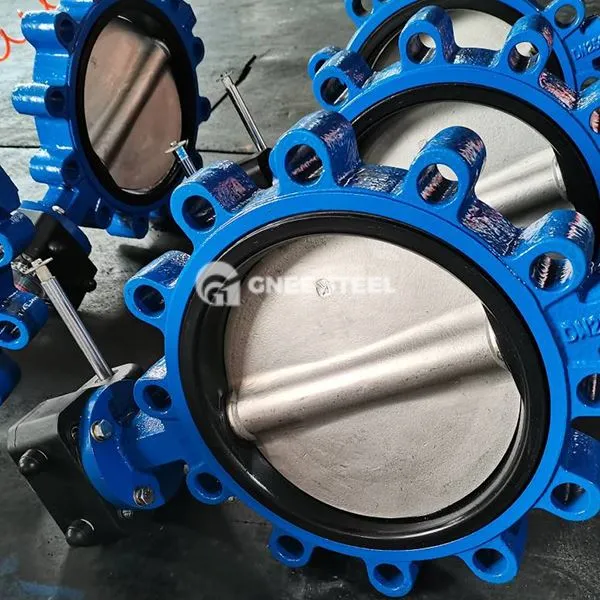

Støpejerns lugged sommerfuglventiler beskrivelse
Støpejerns lug sommerfuglventil er laget av grått støpejern (HT200/HT250) eller duktilt jern (QT 450-10) og er installert gjennom en lugflensforbindelse. Sommerfuglplaten roterer 90 grader rundt ventilaksen for å oppnå middels åpning og lukking eller strømningsregulering.
De viktigste strukturelle funksjonene inkluderer:
Lug-design: Bolthull er symmetrisk fordelt på begge sider av ventillegemet, som er direkte koblet til rørledningsflensen, og unngår den tungvint boltgjennomtrengning av skivetypen sommerfuglventil, forbedrer installasjonseffektiviteten og tetningsstabiliteten.
Tetningssystem:
Myk tetningstype: EPDM/NBR gummiventilsete, lekkasjivå når ANSI VI, egnet for lavtrykksmedier som vann og luft.
Hard tetningstype: Sommerfuglplate er sveiset med rustfritt stål eller wolframkarbid, med en temperaturmotstand på 425 grader, egnet for medier med høy temperatur som inneholder partikler.
Støpejerns lugged sommerfuglventiler spesifikasjon
|
Punkt |
Støpt stållugtype sommerfuglventiler |
|||
|
Makt |
Elektrisk aktuator |
|||
|
Portstørrelse |
2"~16" |
|||
|
Struktur |
SOMMERFUGL |
|||
|
Tilkoblingstype |
OEM |
|||
|
Materiale |
Støpt stål, støpejern |
|||
|
Skivemateriale |
Rustfritt stål |
|||
|
Produksjonssted |
Henan, Kina |
|||
|
Garanti |
1 år |
|||
|
Tilkoblingstype |
Lug, wafer |
|||
|
Driftstrykk |
ANSI klasse 150, klasse 300 |
|||
|
Kontrollmodus |
Av/på type eller reguleringstype |
|||
|
Spenning |
DC12 ~ 24V (± 10%), AC 110-220 V, 50/60Hz |
|||
Applikasjoner og fordeler
- Kommunal ingeniørfag: Flytkontroll av urbane vannforsyning og dreneringsnettverk. DN større enn eller lik 300 modeller har blitt mainstream på grunn av den utmerkede vibrasjonsmotstanden til lug -tilkoblinger.
- Industrielle systemer: Kjølevannsirkulasjon I kjemiske anlegg, regulering med lavt trykk damprørledning I termiske kraftverk, er hardforseglede modeller motstandsdyktige mot partikkel erosjon.
- Brannbeskyttelsesledninger: Følg GB5135.6 -standarder og oppfyller behovene for rask åpning og lukking av brannpumperom.
Kjernefordeler:
- Enkel installasjon: Lugflenser er direkte boltet, noe som reduserer installasjonstiden med 50% sammenlignet med sommerfuglventiler av skivetype.
- Lav vedlikeholdskostnad: Ventilkroppen er epoksy-sprayet (RA mindre enn eller lik 3,2 μm), og korrosjonsmotstanden er mer enn 15 år.
Støpejern lugged sommerfuglventiler
Selection ANBEFALINGER:
Municipal Water Supply/Fire Protection System: DN 100- DN300 Soft Seal-modeller (for eksempel D341X -10) er å foretrekke, som er rimelige og oppfyller ANSI VI-krav til tetningsytelse.
Kjemisk medium som inneholder partikler: Egnet for harde tetningsmodeller (for eksempel D343H -16 C), ventilplate sveiset rustfritt stål, slitasjeemotstand økte med 50%.
