Pneumatiske flytende kuleventiler beskrivelse
Pneumatisk flytende kuleventil er en ventil som åpnes og lukkes ved å kjøre en flytende ball gjennom en pneumatisk aktuator. Ballen trykker automatisk mot tetningsringen for utløp under virkningen av middels trykk for å danne en toveis tetning. Det er egnet for vann, damp, olje, etsende medier og andre scenarier.
Working Principle
Den pneumatiske aktuatoren driver ventilstammen til å rotere 90 grader gjennom trykkluft, og driver den flytende ballen for å rotere for å oppnå åpning og lukking, med rask responshastighet og lite driftsmoment.
Ved lavt trykk er det avhengig av det middels trykket for å stramme seg selv; Ved høyt trykk blir ballen utsatt for skyvekraften til å forbedre tetningseffekten, og lekkasjfrekvensen er mindre enn eller lik 0. 01ml/min.
Kjernestruktur og tekniske parametere
Main Structure
Valve kropp og ball: Materialet kan velges fra 3 0 4/316L rustfritt stål eller karbonstål (WCB), kuleoverflaten er polert (RA mindre enn eller lik 0,8μm) og hardkrom belagt for å forbedre korrosjonsresistens.
Seal design:
Soft Seal: PTFE eller armert grafittforsegling, temperaturbestandig -29 grad ~ 200 grader
Hard tetning: metallforsegling (for eksempel stellittlegering), temperaturbestandig opp til 540 grader, egnet for medium som inneholder partikler.
Drive Mode: Pneumatisk aktuator (enkeltvirkende/dobbeltvirkende), valgfritt manuell ormutstyr eller elektrisk aktuator.
Pneumatiske flytende kuleventiler spesifikasjon
|
Størrelsesområde
|
1/2 "~ 8", DN15 ~ DN200
|
|
Driftstrykk
|
1.6MPA
|
|
Kontrollmodus
|
På av type / modulerende type
|
|
Valgfri spenning
|
DC12 ~ 24V (± 10%), AC110 ~ 220V, 50/60Hz
|
|
Kroppsmateriale
|
Rustfritt stål
|
|
Kjernemateriale
|
Rustfritt stål
|
|
Tetningsmateriale
|
EPDM, PTFE
|
|
Stammateriale
|
Rustfritt stål
|
|
Struktur
|
2 -veis ballventil
|
|
Tilkoblingstype
|
Flenset
|
|
Gjeldende medier
|
Kontroll av vann, luft, gass, olje, væske, damp
|

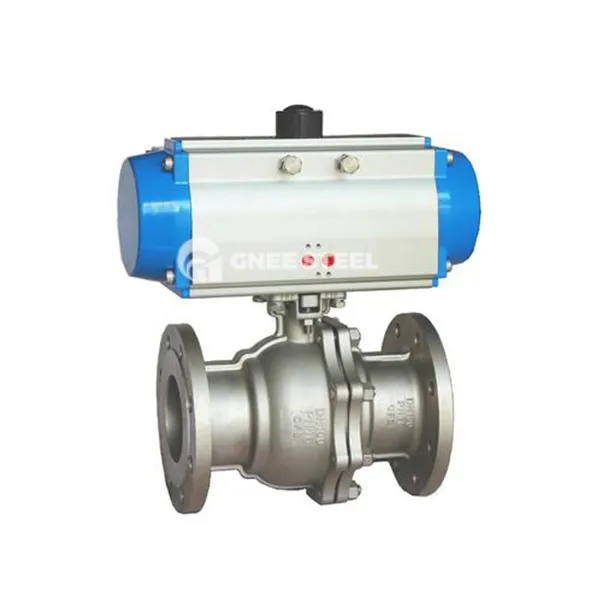

Pneumatiske flytende kuleventiler
Valg og vedlikeholdsanbefalinger
Utvalgspoeng
Mediematching:
For svært etsende medier, velg 316L rustfritt stål + hardt tetning.
For partikkelholdige medier, velg V-formet kutt sfære eller metallforseglingsstruktur.
Trykknivå:
Myk tetning er å foretrekke for lavtrykkssystemer (PN16 ~ PN40).
For høytrykks-/høytemperaturscenarier (PN63 og over), velg hard tetning.
Vedlikeholdsanbefalinger
Smøring og vedlikehold: Bruk fett med høy temperatur (for eksempel silikonfett) på ventilstamtrådene og fører sporene regelmessig.
Erstatning av tetningsring: Kontroller slitasje av PTFE-tetningsring hvert tredje år, og forkorte den til 1 ~ 2 år for høytrykksforhold.
